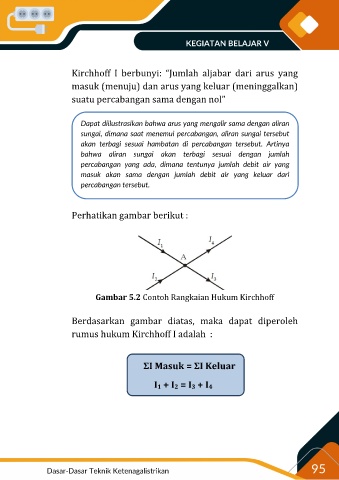

KEGIATAN BELAJAR V

Kirchhoff I berbunyi: “Jumlah aljabar dari arus yang

masuk (menuju) dan arus yang keluar (meninggalkan)
suatu percabangan sama dengan nol”

Dapat diilustrasikan bahwa arus yang mengalir sama dengan aliran

sungai, dimana saat menemui percabangan, aliran sungai tersebut
akan terbagi sesuai hambatan di percabangan tersebut. Artinya
bahwa aliran sungai akan terbagi sesuai dengan jumlah

percabangan yang ada, dimana tentunya jumlah debit air yang

masuk akan sama dengan jumlah debit air yang keluar dari
percabangan tersebut.

Perhatikan gambar berikut :

Gambar 5.2 Contoh Rangkaian Hukum Kirchhoff

Berdasarkan gambar diatas, maka dapat diperoleh

rumus hukum Kirchhoff I adalah :

ΣI Masuk = ΣI Keluar

I1 + I2 = I3 + I4
