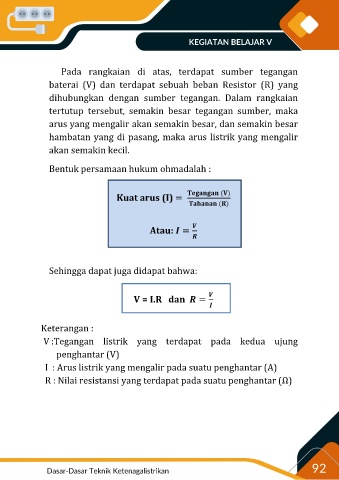

KEGIATAN BELAJAR V

Pada rangkaian di atas, terdapat sumber tegangan

baterai (V) dan terdapat sebuah beban Resistor (R) yang

dihubungkan dengan sumber tegangan. Dalam rangkaian

tertutup tersebut, semakin besar tegangan sumber, maka

arus yang mengalir akan semakin besar, dan semakin besar

hambatan yang di pasang, maka arus listrik yang mengalir

akan semakin kecil.

Bentuk persamaan hukum ohmadalah :

Kuat arus (I) = ( )
( )

Atau: =

Sehingga dapat juga didapat bahwa:

V = I.R dan =

Keterangan :

V :Tegangan listrik yang terdapat pada kedua ujung
penghantar (V)

I : Arus listrik yang mengalir pada suatu penghantar (A)

R : Nilai resistansi yang terdapat pada suatu penghantar (Ω)

Dasar-Dasar Teknik Ketenagalistrikan 92
