KEGIATAN BELAJAR IV
Berdasarkan nilainya, resistor dapat dibagi dalam tiga
jenis sebagai berikut:
a. Resistor Tetap (Fixed Resistor)
Resistor tetap adalah jenis resistor yang memiliki
nilai resistansi atau hambatan tetap.Resistor tetap
banyak digunakan dalam rangkaian elektronika dan
berfungsi sebagai pembatas arus dan pembagi
tegangan.Nilai resistansi atau hambatan resistor ini
biasanya ditandai dengan gelang kode warna yang
terdapat pada badan resistor. Resistor tetap memiliki
beberapa ukuran atau batas maksimum daya yang
dapat dilewatkan diantaranya 1/16 watt, 1/8 watt,
1/4 watt, 1/2 watt, 1 watt, 2 watt, 3 watt, 5 watt, 10
watt, 20 watt
Selain itu, jenis resistor tetap juga dapat diklasifikasikan
menjadi resistor komposisi karbon, resistor film karbon, dan
resistor film logam

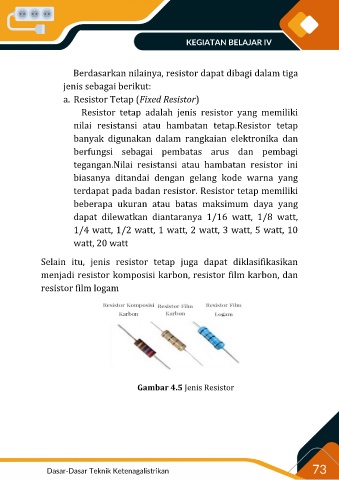

Gambar 4.5 Jenis Resistor
