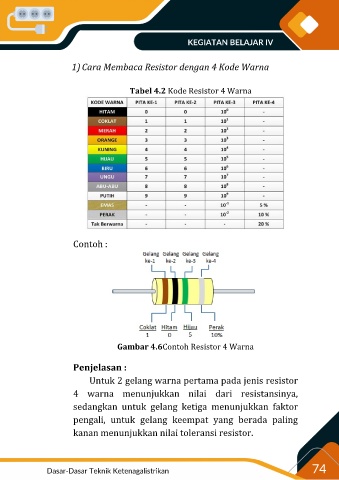

Page 81 - E-Modul Dasar-Dasar Teknik Ketenagalistrikan Kelas X TITL untuk guru
P. 81
KEGIATAN BELAJAR IV
1) Cara Membaca Resistor dengan 4 Kode Warna
Tabel 4.2 Kode Resistor 4 Warna
Contoh :
Gambar 4.6Contoh Resistor 4 Warna
Penjelasan :
Untuk 2 gelang warna pertama pada jenis resistor
4 warna menunjukkan nilai dari resistansinya,
sedangkan untuk gelang ketiga menunjukkan faktor
pengali, untuk gelang keempat yang berada paling
kanan menunjukkan nilai toleransi resistor.
Dasar-Dasar Teknik Ketenagalistrikan 74
