KEGIATAN BELAJAR IV

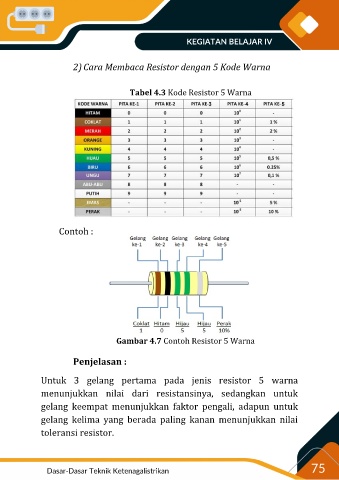

2) Cara Membaca Resistor dengan 5 Kode Warna
Tabel 4.3 Kode Resistor 5 Warna
Contoh :
Gambar 4.7 Contoh Resistor 5 Warna
Penjelasan :
Untuk 3 gelang pertama pada jenis resistor 5 warna
menunjukkan nilai dari resistansinya, sedangkan untuk
gelang keempat menunjukkan faktor pengali, adapun untuk
gelang kelima yang berada paling kanan menunjukkan nilai
toleransi resistor.
