2. Jangka Sorong

untuk mengukur diameter
bagian dalam lubang

untuk mengukur
kedalaman lubang

0 1 2 3 5 9 10
mm
0 5 10
nonius

rahang tetap
rahang sorong
untuk mengukur (a)
ketebalan

X = 0,01 cm
di sini garis vernier ke-4
X = 0,02 cm berimpit dengan garis
skala utama
X = 0,03 cn
X = 0,04 cm

6 cm 7 cm
SKALA UTAMA
NONIUS
(b)

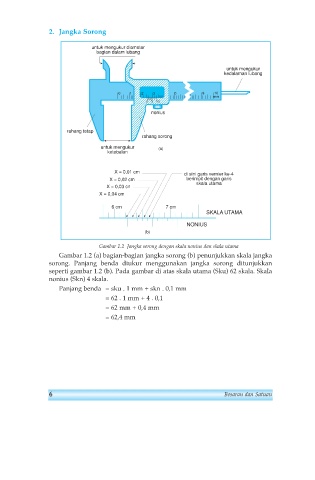

Gambar 1.2 Jangka sorong dengan skala nonius dan skala utama
Gambar 1.2 (a) bagian-bagian jangka sorong (b) penunjukkan skala jangka
sorong. Panjang benda diukur menggunakan jangka sorong ditunjukkan
seperti gambar 1.2 (b). Pada gambar di atas skala utama (Sku) 62 skala. Skala
nonius (Skn) 4 skala.
Panjang benda = sku . 1 mm + skn . 0,1 mm
= 62 . 1 mm + 4 . 0,1
= 62 mm + 0,4 mm
= 62,4 mm
