P. 136

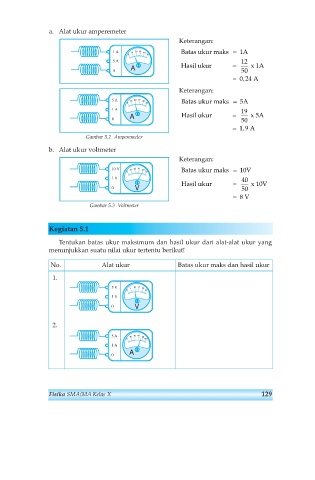

a. Alat ukur amperemeter
Keterangan:
1 A 10 20 30 40 Batas ukur maks = 1A
0 50
5 A 12
A Hasil ukur = x 1A
0 50
= 0,24 A
Keterangan:
5 A 10 20 30 40 Batas ukur maks = 5A
0 50
1 A 19
A Hasil ukur = x 5A
0 50
= 1,9 A
Gambar 5.2 Amperemeter
b. Alat ukur voltmeter
Keterangan:
10 V 10 20 30 40 Batas ukur maks = 10V
0 50
1 V 40
Hasil ukur = x 10V
0 V 50
= 8 V
Gambar 5.3 Voltmeter
Kegiatan 5.1
Tentukan batas ukur maksimum dan hasil ukur dari alat-alat ukur yang
menunjukkan suatu nilai ukur tertentu berikut!
No. Alat ukur Batas ukur maks dan hasil ukur
1.
5 V 5 10 15 20
0 25
1 V
0 V
2.
5 A 20 40 60 80
0 100
1 A
A
0
Fisika SMA/MA Kelas X 129
