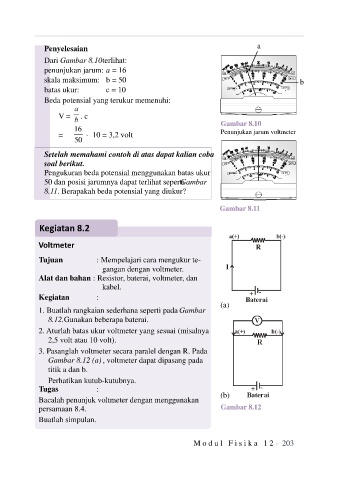

Penyelesaian a

Dari Gambar 8.10 terlihat:
penunjukan jarum: a = 16
skala maksimum: b = 50 b
batas ukur: c = 10
Beda potensial yang terukur memenuhi:

V = . c
Gambar 8.10
16 Penunjukan jarum voltmeter
=  10 = 3,2 volt
50
Setelah memahami contoh di atas dapat kalian coba
soal berikut.
Pengukuran beda potensial menggunakan batas ukur
G
50 dan posisi jarumnya dapat terlihat seperti ambar
8.11 . Berapakah beda potensial yang diukur?

Gambar 8.11

Kegiatan 8.2

Voltmeter
Tujuan : Mempelajari cara mengukur te-
gangan dengan voltmeter.
Alat dan bahan : Resistor, baterai, voltmeter, dan
kabel.
Kegiatan :
(a)
1. Buatlah rangkaian sederhana seperti pada Gambar
8.12. Gunakan beberapa baterai.
2. Aturlah batas ukur voltmeter yang sesuai (misalnya
2,5 volt atau 10 volt).
3. Pasanglah voltmeter secara paralel dengan R. Pada
Gambar 8.12 (a) , voltmeter dapat dipasang pada
titik a dan b.
Perhatikan kutub-kutubnya.
Tugas :
Bacalah penunjuk voltmeter dengan menggunakan (b)
persamaan 8.4. Gambar 8.12
Buatlah simpulan.
