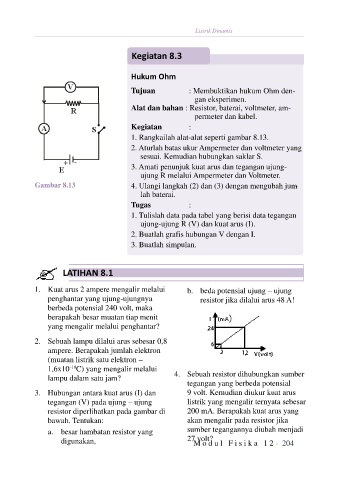

Page 221 - MODUL 12 MIPA

Listrik Dinamis

Kegiatan 8.3

Hukum Ohm
Tujuan : Membuktikan hukum Ohm den-
gan eksperimen.
Alat dan bahan : Resistor, baterai, voltmeter, am-
permeter dan kabel.
Kegiatan :
1. Rangkailah alat-alat seperti gambar 8.13.
2. Aturlah batas ukur Ampermeter dan voltmeter yang
sesuai. Kemudian hubungkan saklar S.
3. Amati penunjuk kuat arus dan tegangan ujung-
ujung R melalui Ampermeter dan Voltmeter.
-
Gambar 8.13 4. Ulangi langkah (2) dan (3) dengan mengubah jum
lah baterai.
Tugas :
1. Tulislah data pada tabel yang berisi data tegangan
ujung-ujung R (V) dan kuat arus (I).
2. Buatlah grafis hubungan V dengan I.
3. Buatlah simpulan.

LATIHAN 8.1

1. Kuat arus 2 ampere mengalir melalui b. beda potensial ujung – ujung
penghantar yang ujung-ujungnya resistor jika dilalui arus 48 A!
berbeda potensial 240 volt, maka
berapakah besar muatan tiap menit
yang mengalir melalui penghantar?

2. Sebuah lampu dilalui arus sebesar 0,8
ampere. Berapakah jumlah elektron
(muatan listrik satu elektron –
1,6x10 C) yang mengalir melalui 4. Sebuah resistor dihubungkan sumber
-19
lampu dalam satu jam?
tegangan yang berbeda potensial
3. Hubungan antara kuat arus (I) dan 9 volt. Kemudian diukur kuat arus
tegangan (V) pada ujung – ujung listrik yang mengalir ternyata sebesar
resistor diperlihatkan pada gambar di 200 mA. Berapakah kuat arus yang
bawah. Tentukan: akan mengalir pada resistor jika
a. besar hambatan resistor yang sumber tegangannya diubah menjadi
digunakan, 27 volt?
M o d u l F i s i k a 1 2 - 204
