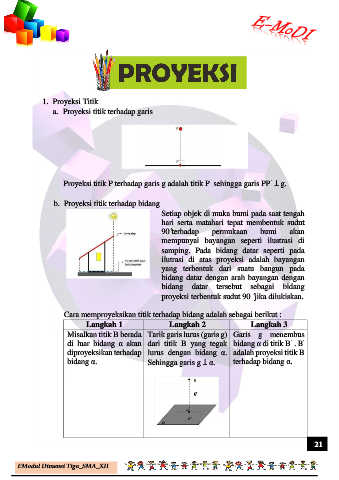

1. Proyeksi Titik
a. Proyeksi titik terhadap garis
’
’
Proyeksi titik P terhadap garis g adalah titik P sehingga garis PP ꓕ g.
b. Proyeksi titik terhadap bidang
Setiap objek di muka bumi pada saat tengah
hari serta matahari tepat membentuk sudut
90 ̊terhadap permukaan bumi akan
mempunyai bayangan seperti ilustrasi di
samping. Pada bidang datar seperti pada
ilutrasi di atas proyeksi adalah bayangan
yang terbentuk dari suatu bangun pada
bidang datar dengan arah bayangan dengan
bidang datar tersebut sebagai bidang
proyeksi terbentuk sudut 90 ̊jika dilukiskan.
Cara memproyeksikan titik terhadap bidang adalah sebagai berikut :
Langkah 1 Langkah 2 Langkah 3
Misalkan titik B berada Tarik garis lurus (garis g) Garis g menembus
’
’
di luar bidang α akan dari titik B yang tegak bidang α di titik B . B
diproyeksikan terhadap lurus dengan bidang α. adalah proyeksi titik B
bidang α. Sehingga garis g ꓕ α. terhadap bidang α.
