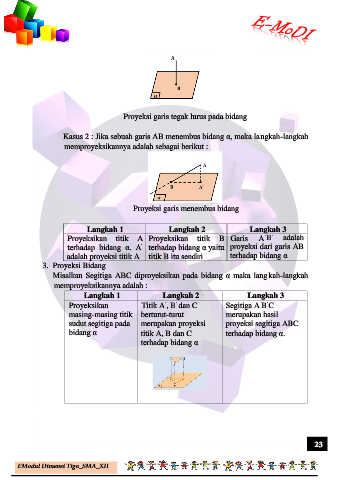

Page 25 - EMoDI (E-Modul Dimensi Tiga)

Proyeksi garis tegak lurus pada bidang

Kasus 2 : Jika sebuah garis AB menembus bidang α, maka langkah-langkah
memproyeksikannya adalah sebagai berikut :

Proyeksi garis menembus bidang

Langkah 1 Langkah 2 Langkah 3
Proyeksikan titik A Proyeksikan titik B Garis A B adalah
’
’
’
terhadap bidang α. A terhadap bidang α yaitu proyeksi dari garis AB
adalah proyeksi titik A titik B itu sendiri terhadap bidang α
3. Proyeksi Bidang
Misalkan Segitiga ABC diproyeksikan pada bidang α maka langkah-langkah

memproyeksikannya adalah :
Langkah 1 Langkah 2 Langkah 3
’
Proyeksikan Titik A , B dan C Segitiga A B C
’
’
’
’
’
masing-masing titik berturut-turut merupakan hasil
sudut segitiga pada merupakan proyeksi proyeksi segitiga ABC
bidang α titik A, B dan C terhadap bidang α.
terhadap bidang α
