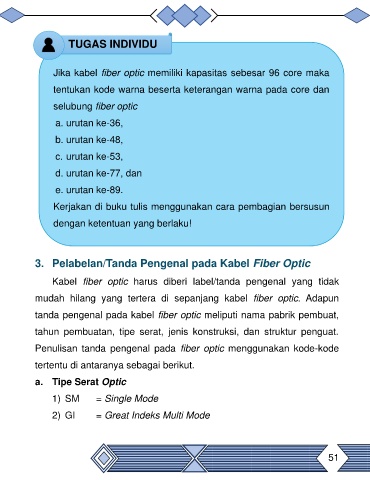

P. 63
TUGAS INDIVIDU
Jika kabel fiber optic memiliki kapasitas sebesar 96 core maka
tentukan kode warna beserta keterangan warna pada core dan
selubung fiber optic
a. urutan ke-36,
b. urutan ke-48,
c. urutan ke-53,
d. urutan ke-77, dan
e. urutan ke-89.
Kerjakan di buku tulis menggunakan cara pembagian bersusun
dengan ketentuan yang berlaku!
3. Pelabelan/Tanda Pengenal pada Kabel Fiber Optic
Kabel fiber optic harus diberi label/tanda pengenal yang tidak
mudah hilang yang tertera di sepanjang kabel fiber optic. Adapun
tanda pengenal pada kabel fiber optic meliputi nama pabrik pembuat,
tahun pembuatan, tipe serat, jenis konstruksi, dan struktur penguat.
Penulisan tanda pengenal pada fiber optic menggunakan kode-kode
tertentu di antaranya sebagai berikut.
a. Tipe Serat Optic
1) SM = Single Mode
2) GI = Great Indeks Multi Mode
51
