9. SCPT = Single Core Per Tube untuk kabel distribution

10. NZDS = Non-Zero Dispersion Shifted Fiber

Contoh:

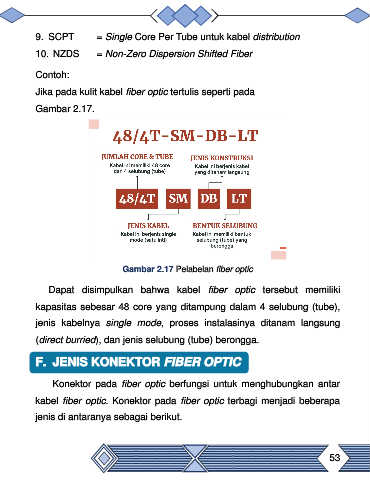

Jika pada kulit kabel fiber optic tertulis seperti pada

Gambar 2.17.

Gambar 2.17 Pelabelan fiber optic

Dapat disimpulkan bahwa kabel fiber optic tersebut memiliki

kapasitas sebesar 48 core yang ditampung dalam 4 selubung (tube),

jenis kabelnya single mode, proses instalasinya ditanam langsung

(direct burried), dan jenis selubung (tube) berongga.

F. JENIS KONEKTOR FIBER OPTIC
F. Jenis Konektor Fiber Optic

Konektor pada fiber optic berfungsi untuk menghubungkan antar

kabel fiber optic. Konektor pada fiber optic terbagi menjadi beberapa

jenis di antaranya sebagai berikut.

53
