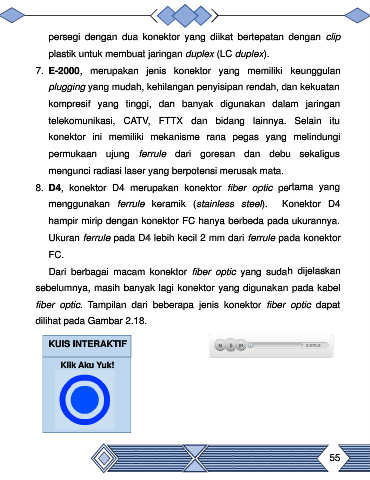

persegi dengan dua konektor yang diikat bertepatan dengan clip
plastik untuk membuat jaringan duplex (LC duplex).
7. E-2000, merupakan jenis konektor yang memiliki keunggulan
plugging yang mudah, kehilangan penyisipan rendah, dan kekuatan
kompresif yang tinggi, dan banyak digunakan dalam jaringan
telekomunikasi, CATV, FTTX dan bidang lainnya. Selain itu
konektor ini memiliki mekanisme rana pegas yang melindungi
permukaan ujung ferrule dari goresan dan debu sekaligus
mengunci radiasi laser yang berpotensi merusak mata.
8. D4, konektor D4 merupakan konektor fiber optic pertama yang
menggunakan ferrule keramik (stainless steel). Konektor D4
hampir mirip dengan konektor FC hanya berbeda pada ukurannya.
Ukuran ferrule pada D4 lebih kecil 2 mm dari ferrule pada konektor
FC.
Dari berbagai macam konektor fiber optic yang sudah dijelaskan
sebelumnya, masih banyak lagi konektor yang digunakan pada kabel
fiber optic. Tampilan dari beberapa jenis konektor fiber optic dapat
dilihat pada Gambar 2.18.
