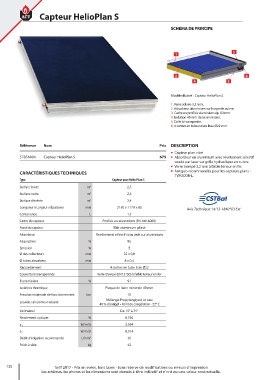

Capteur HelioPlan S

SCHÉMA DE PRINCIPE

5
1

2 6
4 3

Modèle illustré : Capteur HelioPlan S
1. Verre solaire 3,2 mm.
2. Absorbeur aluminium sur harpe de cuivre.
3. Cadre en profilés aluminium ép. 83 mm.
4. Isolation 40 mm (laine minérale).
5. Colle bi-composite.
6. 4 sorties en tube cuivre lisse Ø22 mm.

Référence Nom Prix DESCRIPTION
n Capteur plan vitré
5785A004 Capteur HelioPlan S 675 n Absorbeur en aluminium avec revêtement sélectif
soudé par laser sur grille hydraulique en cuivre.
Verre trempé 3,2 mm à faible teneur en fer.
n
CARACTÉRISTIQUES TECHNIQUES n Antigels recommandés pour les capteurs plans :
TYFOCOR-L.
Type Capteur pour Helio PLan S
Surface brute m 2 2,5
Surface nette m 2 2,3
Surface d’entrée m 2 2,4
Longueur x Largeur x Épaisseur mm 2150 x 1170 x 83 Avis Technique 14/13-1840*03 Ext
Contenance L 1,7
Cadre du capteur Profilés en aluminium (EN AW-6060)
Fond du capteur Tôle aluminium plissé
Absorbeur Revêtement sélectif sous vide sur aluminium
Absorption % 95
Emission % 5
Ø des collecteurs mm 22 x 0,8
Ø tubes absorbeur mm 8 x 0,4
Raccordement 4 sorties en tube lisse Ø22
Couverture transparente Verre trempé (EN12150) à faible teneur en fer
Transmission % 91
Isolation thermique Plaque de laine minérale 40 mm
Pression maximale de fonctionnement bar 10
Mélange Propylenglycol et eau
Liquide caloporteur adapté
40 % d’antigel • Point de congélation - 22° C
Inclinaison De 15° à 75°
Rendement optique % 0,785
a 1 W/m .K 3,594
2
a 2 W/m .K 0,014
2
Débit d’irrigation recommandé L/h/m 2 30
Poids à vide kg 42
