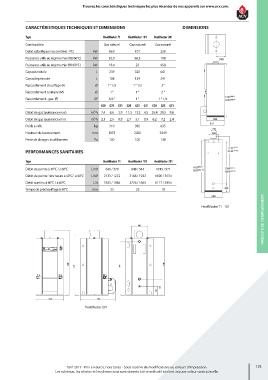

Page 127 - Catalogue Tarif 2017

trouvez les caractéristiques techniques les plus récentes de nos appareils sur www.acv.com.

caractéristiques techniques et dimensions dimensions

Type HeatMaster 71 HeatMaster 101 HeatMaster 201
Combustible Gaz naturel Gaz naturel Gaz naturel
Débit calorifique max (entrée) - PCI kW 69,9 107 220
Puissance utile au régime max (80/60°C) kW 62,9 96,3 198
Puissance utile au régime min (80/60°C) kW 18,4 23 45,8
Capacité totale L 239 320 641
Capacité primaire L 108 124 241
Raccordement chauffage (F) Ø 1 “ 1/2 1 “ 1/2 2 “
Raccordement sanitaire (M) Ø 1 “ 1 “ 2 “
Raccordement - gaz (F) Ø” 3/4 “ 1 “ 1 “ 1/4
G20 G25 G31 G20 G25 G31 G20 G25 G31
Débit de gaz (puissance max) m³/h 7,4 8,6 2,9 11,3 13,2 4,5 25,4 29,5 9,8
Débit de gaz (puissance min) m³/h 2,1 2,5 0,8 2,7 3,1 0,9 6,2 7,2 2,4
Poids à vide kg 310 385 635
Hauteur de basculement mm 1873 2200 2349
Perte de charge circuit fumées Pa 100 100 130

performances sanitaires

Type HeatMaster 71 HeatMaster 101 HeatMaster 201
Débit de pointe à 40°C / à 60°C L/10’ 646 / 370 848 / 544 1745 / 971
Débit de pointe 1ère heure à 40°C/ à 60°C L/60’ 2133 / 1272 3168 / 1932 6690 / 3534
Débit continu à 40°C / à 60°C L/h 1835 / 1084 2776 / 1665 6117 / 2914
Temps de préchauffage à 90°C min 25 23 18
Produits de remPlacement

HeatMaster 71 - 101

HeatMaster 201

Tarif 2017 - Prix en euros, hors taxes - Sous réserve de modifications ou erreurs d'impression. 125
Les schémas, les photos et les dimensions sont donnés à titre indicatif et n’ont aucune valeur contractuelle.
