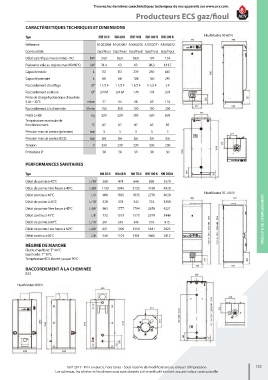

trouvez les dernières caractéristiques techniques de nos appareils sur www.acv.com.
producteurs EcS gaz/fioul

cARActéRIStIquES tEchnIquES Et dIMEnSIOnS

Type HM 30 N HM 60 N HM 70 N HM 100 N HM 200 N HeatMaster 30-60 N
542 708
Référence A1002068 A1002067 A1002070 A1002071 A1002072
Combustible Gaz/Fioul Gaz/Fioul Gaz/Fioul Gaz/Fioul Gaz/Fioul
Débit calorifique max (entrée) - PCI kW 34,9 69,9 69,9 107 154
Puissance utile au régime max (80/60°C) kW 31,4 63 63 96,3 141,7
Capacité totale L 151 151 239 290 641
1698
Capacité primaire L 68 68 108 160 241
Raccordement chauffage Ø” 1 1/2 F 1 1/2 F 1 1/2 F 1 1/2 F 2 F
Raccordement sanitaire Ø” 3/4 M 3/4 M 1 M 1 M 2 M
Perte de charge hydraulique chaudière 387
à Δt = 20°C mbar 27 54 46 83 118 268
271 540
Raccordement à la cheminée Ømm 150 150 150 150 250

390
Poids à vide kg 220 220 285 320 628
Température maximale de
fonctionnement °C 87 87 87 87 87
Pression max de service (primaire) bar 3 3 3 3 3
271
Pression max de service (ECS) bar 8,6 8,6 8,6 8,6 8,6
Tension V 230 230 230 230 230 273
1619
Protection IP 30 30 30 30 30 1382

pERFORMAncES SAnItAIRES

Type HM 30 N HM 60 N HM 70 N HM 100 N HM 200 N 284 126
Débit de pointe à 40°C L/10’ 380 474 646 898 1570

Débit de pointe 1ère heure à 40°C L/60’ 1130 2046 2133 3168 4920
HeatMaster 70-100 N
Débit continu à 40°C L/h 900 1835 1835 2776 4020
680 831
Débit de pointe à 45°C L/10’ 320 378 543 774 1350
Débit de pointe 1ère heure à 45°C L/60’ 963 1777 1794 2676 4221
Débit continu à 45°C L/h 772 1573 1573 2379 3446
Débit de pointe à 60°C L/10’ 201 245 346 510 915 ProDuitS DE rEMPlaCEMENt
Débit de pointe 1ère heure à 60°C L/60’ 651 1206 1219 1811 2925 1728 HM 70 N / 2128 HM 100 N 1743 HM 70 N / 2093 HM 100 N
Débit continu à 60°C L/h 540 1101 1101 1665 2412
RéGIME dE MARchE
Fluide chauffant : T° 90°C
Eau froide : T° 10°C
Température ECS élevée: jusque 90°C 310 428
340 678
RAccORdEMEnt à lA chEMInéE
B23 390

HeatMaster 200 N
600
340

510 342
1613 HM 100 N 1641 HM 70 N / 2045 HM 100 N
2385 2225 1975 2115 510

285
127
590
325
1020 1020
