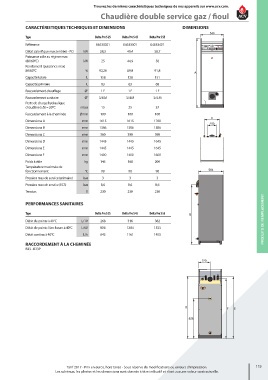

Page 121 - Catalogue Tarif 2017

trouvez les dernières caractéristiques techniques de nos appareils sur www.acv.com.
chaudière double service gaz / fioul

cARActéRIStIquES tEchnIquES Et dIMEnSIOnS dIMEnSIOnS
540
Type Delta Pro S 25 Delta Pro S 45 Delta Pro S 55
Référence 04633201 04633301 04633401
Débit calorifique max (entrée) - PCI kW 28,3 49,4 58,7
Puissance utile au régime max
(80/60°C) kW 25 44,9 56
Rendement (puissance max)
80/60°C % 92,20 89,8 91,8
A
Capacité totale L 158 128 151
Capacité primaire L 83 63 68
Raccordement chauffage Ø” 1 F 1 F 1 F
Raccordement sanitaire Ø” 3/4 M 3/4 M 3/4 M
Perte de charge hydraulique
chaudière à Δt = 20°C mbar 15 25 37
Raccordement à la cheminée Ømm 100 100 100
C
Dimensions A mm 1615 1615 1760
200
Dimensions B mm 1386 1386 1586
Dimensions C mm 360 390 390
Dimensions D mm 1445 1445 1645
Dimensions E mm 1445 1445 1645
Dimensions F mm 1400 1400 1600
Poids à vide kg 145 168 200
Température maximale de
fonctionnement °C 90 90 90 584
Pression max de service (primaire) bar 3 3 3
Pression max de service (ECS) bar 8,6 8,6 8,6
Tension V 230 230 230
ProDuitS DE rEMPlaCEMENt
pERFORMAncES SAnItAIRES
Type Delta Pro S 25 Delta Pro S 45 Delta Pro S 55 B

Débit de pointe à 40°C L/10’ 268 316 362
Débit de pointe 1ère heure à 40°C L/60’ 806 1284 1533
Débit continu à 40°C L/h 645 1161 1405

RAccORdEMEnt à lA chEMInéE
B23 - B23P

220

D
F E
928

Tarif 2017 - Prix en euros, hors taxes - Sous réserve de modifications ou erreurs d'impression. 119
Les schémas, les photos et les dimensions sont donnés à titre indicatif et n’ont aucune valeur contractuelle.
