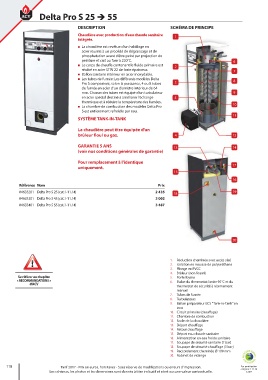

delta pro S 25 è 55
dEScRIptIOn SchéMA dE pRIncIpE
chaudière avec production d'eau chaude sanitaire 1
intégrée.
La chaudière est revêtue d’un habillage en
acier soumis à un procédé de dégraissage et de
phosphatation avant d’être peint par projection de
peinture et cuit au four à 220°C. 6
Le corps de chauffe contenant le fluide primaire est 2
réalisé en acier STW 22 de forte épaisseur. 7
Ballon sanitaire intérieur en acier inoxydable.
Les tubes de fumée: Les différents modèles Delta 8
Pro S comportent, selon la puissance, 4 ou 8 tubes 3
de fumée en acier d’un diamètre intérieur de 64
mm. Chacun des tubes est équipé d’un turbulateur 9
en acier spécial destiné à améliorer l’échange 5
thermique et à réduire la température des fumées.
La chambre de combustion des modèles Delta Pro 10
S est entièrement refroidie par eau.
11
SYStÈME tAnK-In-tAnK
la chaudière peut être équipée d'un
brûleur fioul ou gaz. 4 12
GARAntIE 5 AnS 13 14
(voir nos conditions générales de garantie)
pour remplacement à l’identique
uniquement. 17
15
16
Référence nom prix
04633201 Delta Pro S 25 (cat.1-11.14) 2 435 18 19
04633301 Delta Pro S 45 (cat.1-11.14) 3 002
04633401 Delta Pro S 55 (cat.1-11.14) 3 487
20
1. Réduction cheminée avec accès aisé
2. Isolation en mousse de polyuréthane
3. Plonge en PVCC
4. Brûleur (non fourni)
Se référer au chapitre 5. Porte foyère
« REcOMMAndAtIOnS » 6. Bulbe du thermostat limite 95°C et du
d’AcV
thermostat de sécurité à réarmement
manuel
7. Tubes de fumée
8. Turbulateurs
9. Ballon préparateur ECS ”Tank-in-Tank” en
inox
10. Circuit primaire (chauffage)
11. Chambre de combustion
12. Socle de la chaudière
13. Départ chauffage
14. Retour chauffage
15. Départ eau chaude sanitaire
16. Alimentation en eau froide sanitaire
17. Soupape de sécurité sanitaire [7 bar]
18. Soupape de sécurité chauffage [3 bar]
19. Raccordement cheminée Ø 100 mm
20. Robinet de vidange
