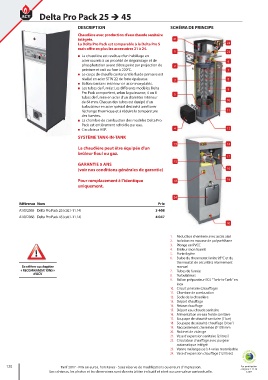

Page 122 - Catalogue Tarif 2017
P. 122
delta pro pack 25 è 45
dEScRIptIOn SchéMA dE pRIncIpE
chaudière avec production d'eau chaude sanitaire
intégrée. 21
la delta pro pack est comparable à la delta pro S 22
mais offre en plus les accessoires 21 à 24.
1 23
La chaudière est revêtue d’un habillage en
acier soumis à un procédé de dégraissage et de 6
phosphatation avant d’être peint par projection de 2
peinture et cuit au four à 220°C. 7
Le corps de chauffe contenant le fluide primaire est
réalisé en acier STW 22 de forte épaisseur. 3 8
Ballon sanitaire intérieur en acier inoxydable.
Les tubes de fumée: Les différents modèles Delta 9
Pro Pack comportent, selon la puissance, 4 ou 8 5
tubes de fumée en acier d’un diamètre intérieur
de 64 mm. Chacun des tubes est équipé d’un 10
turbulateur en acier spécial destiné à améliorer
l’échange thermique et à réduire la température 11
des fumées.
La chambre de combustion des modèles Delta Pro
Pack est entièrement refroidie par eau.
Circulateur HEP. 4 12
SYStÈME tAnK-In-tAnK
13 14
la chaudière peut être équipée d'un
brûleur fioul ou gaz.
17
GARAntIE 5 AnS 15
(voir nos conditions générales de garantie) 16
pour remplacement à l’identique 18 19
uniquement.
24
Référence nom prix
A1002065 Delta Pro Pack 25 (cat.1-11.14) 3 408
A1002066 Delta Pro Pack 45 (cat.1-11.14) 4 047
20
1. Réduction cheminée avec accès aisé
2. Isolation en mousse de polyuréthane
3. Plonge en PVCC
4. Brûleur (non fourni)
5. Porte foyère
6. Bulbe du thermostat limite 95°C et du
thermostat de sécurité à réarmement
Se référer au chapitre manuel
« REcOMMAndAtIOnS » 7. Tubes de fumée
d’AcV 8. Turbulateurs
9. Ballon préparateur ECS ”Tank-in-Tank” en
inox
10. Circuit primaire (chauffage)
11. Chambre de combustion
12. Socle de la chaudière
13. Départ chauffage
14. Retour chauffage
15. Départ eau chaude sanitaire
16. Alimentation en eau froide sanitaire
17. Soupape de sécurité sanitaire [7 bar]
18. Soupape de sécurité chauffage [3 bar]
19. Raccordement cheminée Ø 100 mm
20. Robinet de vidange
21. Vase d'expansion sanitaire [2 litres]
22. Circulateur chauffage avec purgeur
automatique intégré
23. Vanne mélangeuse à 4 voies motorisable
24. Vase d'expansion chauffage [12 litres]
