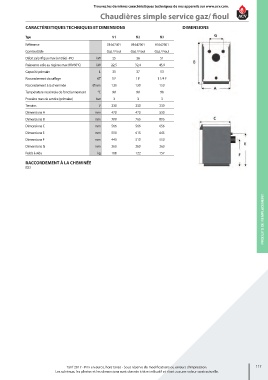

Page 119 - Catalogue Tarif 2017
P. 119
trouvez les dernières caractéristiques techniques de nos appareils sur www.acv.com.
chaudières simple service gaz/ fioul
cARActéRIStIquES tEchnIquES Et dIMEnSIOnS dIMEnSIOnS
Type N 1 N 2 N 3
Référence 01647401 01647501 01647601
Combustible Gaz / Fioul Gaz / Fioul Gaz / Fioul
Débit calorifique max (entrée) - PCI kW 25 36 51
Puissance utile au régime max (80/60°C) kW 22,5 32,4 45,9
Capacité primaire L 31 37 53
Raccordement chauffage Ø” 1 F 1 F 1 1/4 F
Raccordement à la cheminée Ømm 130 130 150
Température maximale de fonctionnement °C 90 90 90
Pression max de service (primaire) bar 3 3 3
Tension V 230 230 230
Dimensions A mm 470 470 530
Dimensions B mm 700 765 805
Dimensions C mm 566 566 656
Dimensions E mm 550 615 645
Dimensions F mm 445 510 550
Dimensions G mm 260 260 260
Poids à vide kg 108 122 157
RAccORdEMEnt à lA chEMInéE
B23
ProDuitS DE rEMPlaCEMENt
Tarif 2017 - Prix en euros, hors taxes - Sous réserve de modifications ou erreurs d'impression. 117
Les schémas, les photos et les dimensions sont donnés à titre indicatif et n’ont aucune valeur contractuelle.
