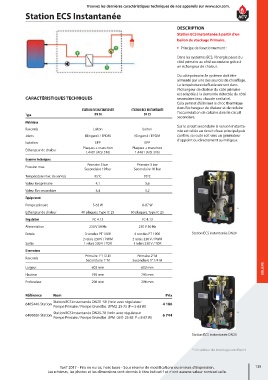

Page 137 - Catalogue Tarif 2017

Trouvez les dernières caractéristiques techniques de nos appareils sur www.acv.com.
Station ECS Instantanée

DESCRIPTION
Station ECS instantanée à partir d’un
ballon de stockage Primaire.

n Principe de fonctionnement :
Dans les systèmes ECS, l’énergie passe du
côté primaire au côté secondaire grâce à
un échangeur de chaleur.
Du côté primaire, le système doit être
alimenté par une des sources de chauffage.
La température du fluide entrant dans
l’échangeur de chaleur du côté primaire
est adaptée à la demande détectée du côté
CARACTÉRISTIQUES TECHNIQUES secondaire (eau chaude sanitaire).
Cela permet d’éliminer le choc thermique
STATION ECS INSTANTANÉE STATION ECS INSTANTANÉE dans l’échangeur de chaleur et de réduire
Type DN 20 DN 25 l’accumulation de calcaire dans le circuit
secondaire.
Matériaux
Sur le circuit secondaire la version instanta-
Raccords Laiton Laiton
née est reliée au circuit d’eau principal puis
Joints Klingersil / EPDM Klingersil / EPDM continu sa route soit vers un générateur
d’appoint ou directement au mitigeur.
Isolation EPP EPP
Plaques + manchon Plaques + manchon
Échangeur de chaleur
1.4401 (AISI 316) 1.4401 (AISI 316)
Données techniques
Primaire 3 bar Primaire 3 bar
Pression max.
Secondaire 10 bar Secondaire 10 bar
Température max. de service 95°C 95°C
Valeur Kvs primaire 4,1 5,6
Valeur Kvs secondaire 3,4 5,2
Équipement
Pompe primaire 5-63 W 8-87 W
*
Échangeur de chaleur 40 plaques, Type IC 25 60 plaques, Type IC 25
Régulation FC 4.13 FC 4.13
Alimentation 230 V 50 Hz 230 V 50 Hz
Entrée 3 sondes PT 1000 4 sondes PT 1000 Station ECS instantanée DN20
2 relais 230 V / PWM 2 relais 230 V / PWM
Sortie 1 relais 230 V / TOR 1 relais 230 V / TOR
Dimensions
Primaire 1” 1/2 M Primaire 2’’ M
Raccords
Secondaire 1’’ M Secondaire 1” 1/4 M
Largeur 602 mm 602 mm SOLAIRE
Hauteur 795 mm 795 mm
Profondeur 298 mm 298 mm

Référence Nom Prix
Station ECS instantanée DN20 -50 l/min avec régulateur
6405440-Station 4 186
Pompe Primaire / Pompe Grundfos UPM2 25-75 (P = 5-63 W)
Station ECS instantanée DN25-70 l/min avec régulateur *
6406660-Station 6 744
Pompe Primaire / Pompe Grundfos UPM GEO 25-85 P = 8-87 W)

Station ECS instantanée DN25

* circulateur de bouclage non fourni
