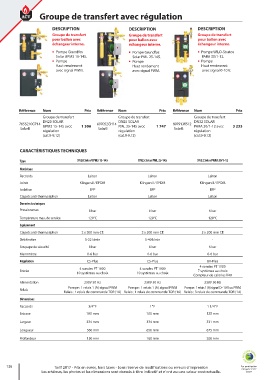

Page 138 - Catalogue Tarif 2017

Groupe de transfert avec régulation

DESCRIPTION DESCRIPTION DESCRIPTION
Groupe de transfert Groupe de transfert Groupe de transfert
pour ballon avec pour ballon avec pour ballon avec
échangeur interne. échangeur interne. échangeur interne.
n Pompe Grundfos n Pompe Grundfos n Pompe WILO-Stratos

Solar UPM3 15-145. Solar PML 25-145. PARA 30/1-12.
n Pompe n Pompe n Pompe
Haut rendement Haut rendement Haut rendement
avec signal PWM. avec signal PWM. avec signal 0-10 V.

Référence Nom Prix Référence Nom Prix Référence Nom Prix
Groupe de transfert Groupe de transfert Groupe de transfert
DN20 SOLAR DN25 SOLAR DN32 SOLAR
7655210GP14 UPM3 15-145 avec 1 306 607052GH14 PML 25-145 avec 1 747 60791.WS12 PARA 30/1-12 avec 3 233
-SolarB -SolarB -SolarB
régulation régulation régulation
(cat.9-9.12) (cat.9-9.12) (cat.9-9.12)

CARACTÉRISTIQUES TECHNIQUES

Type DN20 Solar UPM3 15-145 DN25 Solar PML 25-145 DN32 Solar PARA 30/1-12
Matériaux
Raccords Laiton Laiton Laiton
Joints Klingersil / EPDM Klingersil / EPDM Klingersil / EPDM
Isolation EPP EPP EPP
Clapets anti-thermosiphon Laiton Laiton Laiton
Données techniques
Pression max. 6 bar 6 bar 6 bar
Température max. de service 120°C 120°C 120°C
Équipement
Clapets anti-thermosiphon 2 x 200 mm CE 2 x 200 mm CE 2 x 200 mm CE
Débitmètre 3-22 l/min 5-40 l/min -
Soupape de sécurité 6 bar 6 bar 6 bar
Manomètre 0-6 bar 0-6 bar 0-6 bar
Régulation CS-Plus CS-Plus BX-Plus
4 sondes PT 1000
4 sondes PT 1000 4 sondes PT 1000
Entrée 7 systèmes au choix
10 systèmes au choix 10 systèmes au choix
Compteur de calories V40
Alimentation 230V 50 Hz 230V 50 Hz 230V 50 Hz
Pompe : 1 relais 1 (A) signal PWM Pompe : 1 relais 1 (A) signal PWM Pompe : 1 relais 1 (A) signal D - 10 V ou PWM
Relais
Relais : 1 relais de commande TOR (1A) Relais : 1 relais de commande TOR (1A) Relais : 3 relais de commande TOR (1A)
Dimensions
Raccords 3/4” F 1” F 1 1/4” F
Entraxe 100 mm 100 mm 125 mm
Largeur 334 mm 334 mm 331 mm

Longueur 560 mm 656 mm 675 mm
Profondeur 150 mm 160 mm 200 mm

136 Tarif 2017 - Prix en euros, hors taxes - Sous réserve de modifications ou erreurs d'impression Eco-participation
catégorie 9-9.12
Les schémas, les photos et les dimensions sont donnés à titre indicatif et n’ont aucune valeur contractuelle. 0,02 €
