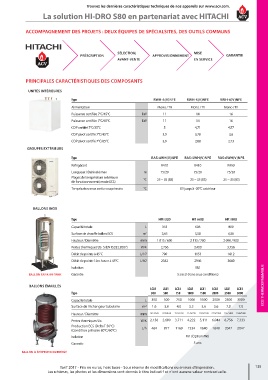

Page 141 - Catalogue Tarif 2017
P. 141
Trouvez les dernières caractéristiques techniques de nos appareils sur www.acv.com.
La solution HI-dRo S80 en partenariat avec HItAcHI
aCComPagnement DeS ProJetS : Deux équiPeS De SPéCialSiteS, DeS outilS CommunS
SéleCtion, miSe
PréSCriPtion aPProViSionnement garantie
aVant-Vente en SerViCe
PrinCiPaleS CaraCtériStiqueS DeS ComPoSantS
unitéS intérieureS
Type rWh-4(V)nFe rWh-5(V)nFe rWh-6(V)nFe
Alimentation Mono / Tri Mono / Tri Mono / Tri
Puissance certifiée 7°C/45°C kW 11 14 16
Puissance certifiée 7°C/65°C kW 11 14 16
COP certifié 7°C/35°C 5 4,71 4,57
COP pivot certifié 7°C/45°C 3,9 3,78 3,6
COP pivot certifié 7°C/65°C 2,9 2,88 2,73
grouPeS extérieurS
Type raS-4Wh(V)nPe raS-5Wh(V)nPe raS-6Wh(V)nPe
Réfrigérant R410 R410 R410
Longueur / Dénivelé max m 75/20 75/20 75/20
Plages de température extérieure °C -25 ~ 35 (BS) -25 ~ 35 (BS) -25 ~ 35 (BS)
de fonctionnement (mode ECS)
Température max sortie eau primaire °C 80 jusqu’à -20°C extérieur
ballonS inox
Type hr i 320 hr i 600 hr i 800
Capacité totale L 318 606 800
Surface de chauffe ballon ECS m 2 2,65 3,58 4,56
Hauteur / Diamètre mm 1 815 / 630 2 112 / 780 2 090 / 900
Pertes thermiques Ua_S (EN15332:2007) W/K 2,756 3,400 3,756
Débit de pointe à 45°C L/10’ 790 1153 1612
Débit de pointe 1ère heure à 45°C L/60’ 2342 2946 3660
Isolation M0
ballon tank-in-tank
PREPARATEUR ECS A ACCUMULATION SANITAIRE Garantie 5 ans (10 ans sous conditions)
Serpentin PAC ‐ LCA 300 PAC à LCA 3000 PAC ecS thermodynamiqUe
ballonS émailléS
LCA1 LCA1 LCA1 LCA1 LCA1 LCA1 LCA1 LCA1
Type 300 500 750 1000 1500 2000 2500 3000
Capacité totale L
300 500 750 1000 1500 2000 2500 3000
VOIR FICHE LCA300PAC à LCA3000PAC Surface de l’échangeur tubulaire m 2 1,6 3,0 4,0 5,2 5,6 5,6 7,0 7,0
Hauteur / Diamètre mm 1422/630 2019/630 1925/790 2278/790 2105/1100 2293/1100 21671400 2300/1400
Pertes thermiques Ua W/K 2,156 2,600 3,711 4,222 5,111 6,044 6,756 7,333
Production ECS (Delta T 50°C) L/h 464 877 1169 1534 1640 1640 2047 2047
(Condition primaire 80°C/60°C)
Isolation M1 (Option M0)
Garantie 5 ans
ballon à SerPentin immergé
