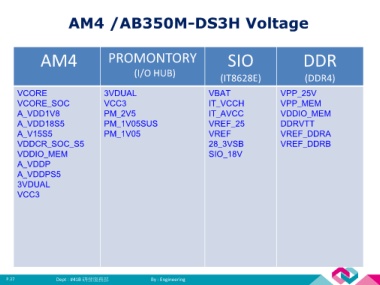

AM4 /AB350M-DS3H Voltage







                AM4                       PROMONTORY                                   SIO                          DDR


                                                    (I/O HUB)
                                                                                     (IT8628E)                       (DDR4)


        VCORE                           3VDUAL                                  VBAT                       VPP_25V
        VCORE_SOC                       VCC3                                    IT_VCCH                    VPP_MEM
        A_VDD1V8                        PM_2V5                                  IT_AVCC                    VDDIO_MEM

        A_VDD18S5                       PM_1V05SUS                              VREF_25                    DDRVTT
        A_V15S5                         PM_1V05                                 VREF                       VREF_DDRA

        VDDCR_SOC_S5                                                            28_3VSB                    VREF_DDRB
        VDDIO_MEM                                                               SIO_18V
        A_VDDP

        A_VDDPS5
        3VDUAL

        VCC3
