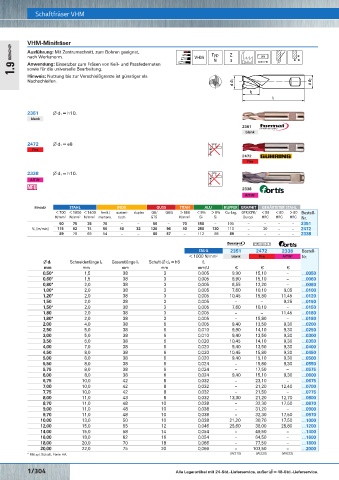

Page 329 - Rubix Werkzeugkatalog 2019-21

Schaftfräser VHM
VHM-Minifräser VHM-Minifräser Schaftfräser VHM
Ausführung: Mit Zentrumschnitt, zum Bohren geeignet, Ausführung: Mit Zentrumschnitt, zum Bohren geeignet.
nach Werksnorm. VHM Typ Z 3 6535-HB 30° Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten
DIN
N
1.9 Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung. Gegenüber einem 2-Schneider
ist der Vorschub um ca. 50 % höher.
sowie für die universelle Bearbeitung.
Durch die 45°-Spirale entsteht ein weicher und schälender Schnitt
Hinweis: Nutzung bis zur Verschleißgrenze ist günstiger als
Nachschleifen. und somit eine hohe Oberflächenqualität. Eine Gratbildung an den
Schneidkanten wird vermieden.

2351 ∅ d 1 = h10.
blank
2351
blank Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
2472 ∅ d 1 = e8.
Fire V C [m/min] 190 152 122 70 56 45 200 160 70 250 130 110 – – – – 2474
2472
Fire STAHL 2474 Bestell-
∅ d 1 Schneiden- Gesamt- Schaft-∅ < 1000 N/mm Fire Nr.
2
2338 ∅ d 1 = h10. = e8 länge l 2 länge l 1 d 2 = h6 f z
AlTiN + mm mm mm mm mm/U €
1,00* 2,0 38 3 0,005 13,50 …0100
O 2338 1,20* 2,0 38 3 0,005 16,60 …0120
AlTiN + 1,50* 3,0 38 3 0,005 13,50 …0150
1,80* 3,0 38 3 0,005 16,60 …0180
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL 2,00 4,0 45 6 0,005 18,50 …0200
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell- 2,50 5,0 45 6 0,010 19,30 …0250
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. 3,00 6,0 45 6 0,010 18,50 …0300
50 75 35 70 – – 55 – 70 150 – 105 – – – – 2351 3,50 6,0 45 6 0,020 18,50 …0350
V C [m/min] 115 92 74 50 40 32 120 96 40 250 130 110 – 30 – – 2472 4,00 7,0 45 6 0,020 18,50 …0400
89 78 69 54 – – 80 67 – 112 98 89 – – – – 2338 4,50 8,0 45 6 0,020 19,90 …0450
5,00 8,0 45 6 0,020 18,50 …0500

* Mit zyl. Schaft, Form HA. (W220)
STAHL 2351 2472 2338 Bestell-
< 1000 N/mm blank Fire AlTiN + Nr. VHM-Schaftfräser
2
∅ d 1 Schneidenlänge l 2 Gesamtlänge l 1 Schaft-∅ d 2 = h6 f z Ausführung: Mit Zentrumschnitt, zum Bohren geeignet.
mm mm mm mm mm/U € € €
0,50* 1,5 38 3 0,005 9,90 15,10 – …0050 Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten P9

sowie für die universelle Bearbeitung.
0,60* 1,5 38 3 0,005 9,90 15,10 – …0060

0,80* 2,0 38 3 0,005 8,55 12,20 – …0080

1,00* 2,0 38 3 0,005 7,60 10,10 9,05 …0100

1,20* 2,0 38 3 0,005 10,45 15,80 11,45 …0120
1,50 2,0 38 3 0,005 – – 9,25 …0150
1,50* 2,0 38 3 0,005 7,60 10,10 – …0150

1,80 2,0 38 3 0,005 – – 11,45 …0180
1,80* 2,0 38 3 0,005 – 15,80 – …0180

2,00 4,0 38 6 0,005 9,40 13,50 9,30 …0200
2,50 5,0 38 6 0,010 9,90 14,10 9,30 …0250

3,00 5,0 38 6 0,010 9,40 13,50 9,30 …0300

3,50 6,0 38 6 0,020 10,45 14,10 9,30 …0350 Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL

4,00 7,0 38 6 0,020 9,40 13,50 9,30 …0400 < 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-

4,50 8,0 38 6 0,020 10,45 15,80 9,30 …0450 N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
5,00 8,0 38 6 0,020 9,40 15,10 9,30 …0500 115 92 74 – – – 200 96 40 150 120 80 – 30 – – 2345

5,50 8,0 38 6 0,024 – 15,80 9,30 …0550 V C [m/min] 115 92 74 – – – 200 96 40 150 120 80 – 30 – – 2325
5,75 8,0 38 6 0,024 – 17,50 – …0575
6,00 8,0 38 6 0,024 9,40 15,10 9,30 …0600

6,75 10,0 42 8 0,032 – 23,10 – …0675 STAHL 2345 2325 Bestell-
7,00 10,0 42 8 0,032 – 21,20 12,40 …0700 < 1000 TiAlN TiAlN Nr.
7,75 10,0 42 8 0,032 – 21,50 – …0775 ∅ d 1 Schneiden- Gesamt- Schaft-∅ N/mm
2

8,00 11,0 43 8 0,032 13,30 21,20 12,70 …0800 = h10 länge l 2 länge l 1 d 2 = h6 f z
8,70 11,0 48 10 0,038 – 32,30 17,50 …0870 mm mm mm mm mm/U € €
9,00 11,0 48 10 0,038 – 31,20 – …0900 2,0 3 50 6 0,005 17,90 18,65 …0200

9,70 11,0 48 10 0,038 – 32,30 17,50 …0970 2,5 3 50 6 0,010 19,80 19,25 …0250

10,00 13,0 50 10 0,038 21,20 30,70 17,50 …1000 3,0 4 50 6 0,010 17,90 18,45 …0300
12,00 15,0 55 12 0,046 25,60 36,00 25,80 …1200 3,5 4 50 6 0,020 17,70 20,50 …0350

14,00 15,0 58 14 0,054 – 49,50 – …1400 4,0 5 54 6 0,020 17,25 18,00 …0400

16,00 18,0 62 16 0,054 – 64,50 – …1600 5,0 6 54 6 0,020 17,25 17,10 …0500

18,00 20,0 70 18 0,066 – 77,50 – …1800 6,0 7 54 6 0,024 16,65 16,65 …0600

20,00 22,0 75 20 0,066 – 103,50 – …2000 7,0 8 58 8 0,032 22,00 27,60 …0700

* Mit zyl. Schaft, Form HA. (W210) (W220) (W033) (W212) (W220)
1/304 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 1/305
