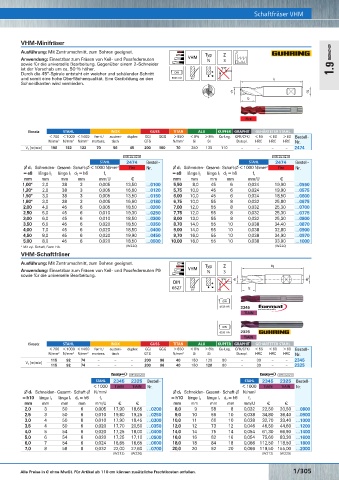

Page 330 - Rubix Werkzeugkatalog 2019-21

Schaftfräser VHM
VHM-Minifräser VHM-Minifräser Schaftfräser VHM
Ausführung: Mit Zentrumschnitt, zum Bohren geeignet. Typ Z
Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten VHM N 3
sowie für die universelle Bearbeitung. Gegenüber einem 2-Schneider
ist der Vorschub um ca. 50 % höher. 1.9
Durch die 45°-Spirale entsteht ein weicher und schälender Schnitt DIN
und somit eine hohe Oberflächenqualität. Eine Gratbildung an den 6535-HB 45°
Schneidkanten wird vermieden.

Fire
2351
blank Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
V C [m/min] 190 152 122 70 56 45 200 160 70 250 130 110 – – – – 2474
2472
Fire STAHL 2474 Bestell- STAHL 2474 Bestell-
∅ d 1 Schneiden- Gesamt- Schaft-∅ < 1000 N/mm Fire Nr. ∅ d 1 Schneiden- Gesamt- Schaft-∅ < 1000 N/mm Fire Nr.
2
2
= e8 länge l 2 länge l 1 d 2 = h6 f z = e8 länge l 2 länge l 1 d 2 = h6 f z
mm mm mm mm mm/U € mm mm mm mm mm/U €
1,00* 2,0 38 3 0,005 13,50 …0100 5,50 8,0 45 6 0,024 19,90 …0550
1,20* 2,0 38 3 0,005 16,60 …0120 5,75 10,0 45 6 0,024 19,90 …0575
1,50* 3,0 38 3 0,005 13,50 …0150 6,00 10,0 45 6 0,024 18,50 …0600
1,80* 3,0 38 3 0,005 16,60 …0180 6,75 10,0 55 8 0,032 25,80 …0675
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL 2,00 4,0 45 6 0,005 18,50 …0200 7,00 12,0 55 8 0,032 25,30 …0700
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell- 2,50 5,0 45 6 0,010 19,30 …0250 7,75 12,0 55 8 0,032 25,30 …0775
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. 3,00 6,0 45 6 0,010 18,50 …0300 8,00 13,0 55 8 0,032 25,30 …0800
50 75 35 70 – – 55 – 70 150 – 105 – – – – 2351 3,50 6,0 45 6 0,020 18,50 …0350 8,70 14,0 55 10 0,038 34,40 …0870
V C [m/min] 115 92 74 50 40 32 120 96 40 250 130 110 – 30 – – 2472 4,00 7,0 45 6 0,020 18,50 …0400 9,00 14,0 55 10 0,038 32,80 …0900
89 78 69 54 – – 80 67 – 112 98 89 – – – – 2338 4,50 8,0 45 6 0,020 19,90 …0450 9,70 16,0 55 10 0,038 34,90 …0970
5,00 8,0 45 6 0,020 18,50 …0500 10,00 16,0 55 10 0,038 33,90 …1000

* Mit zyl. Schaft, Form HA. (W220) (W220)
STAHL 2351 2472 2338 Bestell-
< 1000 N/mm blank Fire AlTiN + Nr. VHM-Schaftfräser
2
∅ d 1 Schneidenlänge l 2 Gesamtlänge l 1 Schaft-∅ d 2 = h6 f z Ausführung: Mit Zentrumschnitt, zum Bohren geeignet.
mm mm mm mm mm/U € € € VHM Typ Z
0,50* 1,5 38 3 0,005 9,90 15,10 – …0050 Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten P9 N 3
sowie für die universelle Bearbeitung.
0,60* 1,5 38 3 0,005 9,90 15,10 – …0060 DIN
0,80* 2,0 38 3 0,005 8,55 12,20 – …0080
1,00* 2,0 38 3 0,005 7,60 10,10 9,05 …0100 6527 30°
1,20* 2,0 38 3 0,005 10,45 15,80 11,45 …0120

1,50 2,0 38 3 0,005 – – 9,25 …0150 DIN

1,50* 2,0 38 3 0,005 7,60 10,10 – …0150 6535-HB 2345
1,80 2,0 38 3 0,005 – – 11,45 …0180 TiAlN

1,80* 2,0 38 3 0,005 – 15,80 – …0180 Preis- und

2,00 4,0 38 6 0,005 9,40 13,50 9,30 …0200 DIN Bestell-Nr.-
2,50 5,0 38 6 0,010 9,90 14,10 9,30 …0250 6535-HA 2325 Spalten aus

3,00 5,0 38 6 0,010 9,40 13,50 9,30 …0300 TiAlN Platzgründen
3,50 6,0 38 6 0,020 10,45 14,10 9,30 …0350 Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL verkleinert.
4,00 7,0 38 6 0,020 9,40 13,50 9,30 …0400 < 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
4,50 8,0 38 6 0,020 10,45 15,80 9,30 …0450 N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
5,00 8,0 38 6 0,020 9,40 15,10 9,30 …0500 115 92 74 – – – 200 96 40 150 120 80 – 30 – – 2345

5,50 8,0 38 6 0,024 – 15,80 9,30 …0550 V C [m/min] 115 92 74 – – – 200 96 40 150 120 80 – 30 – – 2325
5,75 8,0 38 6 0,024 – 17,50 – …0575

6,00 8,0 38 6 0,024 9,40 15,10 9,30 …0600
6,75 10,0 42 8 0,032 – 23,10 – …0675 STAHL 2345 2325 Bestell- STAHL 2345 2325 Bestell-

7,00 10,0 42 8 0,032 – 21,20 12,40 …0700 < 1000 TiAlN TiAlN Nr. < 1000 TiAlN TiAlN Nr. Stahl-Spalte:

7,75 10,0 42 8 0,032 – 21,50 – …0775 ∅ d 1 Schneiden- Gesamt- Schaft-∅ N/mm ∅ d 1 Schneiden- Gesamt- Schaft-∅ N/mm "< 1000 N/mm²

2
2
fz
8,00 11,0 43 8 0,032 13,30 21,20 12,70 …0800 = h10 länge l 2 länge l 1 d 2 = h6 f z = h10 länge l 2 länge l 1 d 2 = h6 f z mm/U"

8,70 11,0 48 10 0,038 – 32,30 17,50 …0870 mm mm mm mm mm/U € € mm mm mm mm mm/U € € Anordnung aus

9,00 11,0 48 10 0,038 – 31,20 – …0900 2,0 3 50 6 0,005 17,90 18,65 …0200 8,0 9 58 8 0,032 22,50 20,50 …0800 Platzgründen

9,70 11,0 48 10 0,038 – 32,30 17,50 …0970 2,5 3 50 6 0,010 19,80 19,25 …0250 9,0 10 66 10 0,038 34,80 36,40 …0900 nicht möglich

10,00 13,0 50 10 0,038 21,20 30,70 17,50 …1000 3,0 4 50 6 0,010 17,90 18,45 …0300 10,0 11 66 10 0,038 32,70 33,40 …1000

12,00 15,0 55 12 0,046 25,60 36,00 25,80 …1200 3,5 4 50 6 0,020 17,70 20,50 …0350 12,0 12 73 12 0,046 46,50 44,60 …1200

14,00 15,0 58 14 0,054 – 49,50 – …1400 4,0 5 54 6 0,020 17,25 18,00 …0400 14,0 14 75 14 0,054 61,30 66,90 …1400

16,00 18,0 62 16 0,054 – 64,50 – …1600 5,0 6 54 6 0,020 17,25 17,10 …0500 16,0 16 82 16 0,054 75,60 83,30 …1600

18,00 20,0 70 18 0,066 – 77,50 – …1800 6,0 7 54 6 0,024 16,65 16,65 …0600 18,0 18 84 18 0,066 112,50 118,50 …1800

20,00 22,0 75 20 0,066 – 103,50 – …2000 7,0 8 58 8 0,032 22,00 27,60 …0700 20,0 20 92 20 0,066 119,50 155,00 …2000

(W210) (W220) (W033) (W212) (W220) (W212) (W220)
1/304 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 1/305
