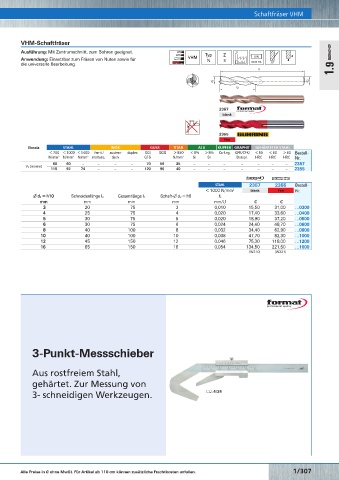

Page 332 - Rubix Werkzeugkatalog 2019-21

Schaftfräser VHM
VHM-Schaftfräser VHM-Schaftfräser Schaftfräser VHM
Ausführung: Mit Zentrumschnitt, zum Bohren geeignet. Typ Z
Anwendung: Einsetzbar zum Fräsen von Nuten sowie für VHM N 3 DIN
die universelle Bearbeitung. 6535-HA 30°
1.9

2357
blank

2355
Fire

Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
60 60 – – – – 70 56 25 – – – – – – – 2357
V C [m/min]
115 92 74 – – – 120 96 40 – – – – – – – 2355

2468 STAHL 2357 2355 Bestell-
2
Fire < 1000 N/mm blank Fire Nr.
∅ d 1 = h10 Schneidenlänge l 2 Gesamtlänge l 1 Schaft-∅ d 2 = h6 f z
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL mm mm mm mm mm/U € €
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. 3 20 75 3 0,010 15,50 31,00 …0300
60 60 – – – – 70 56 25 90 – 50 – – – – 2330 4 25 75 4 0,020 17,40 33,60 …0400
V C [m/min] 100 100 – – – – 120 96 40 150 120 80 – – – – 2348 5 30 75 5 0,020 18,90 37,20 …0500
115 92 74 60 48 38 120 96 40 150 120 80 – 30 – – 2468 6 30 75 6 0,024 24,40 48,70 …0600
8 40 100 8 0,032 34,40 62,90 …0800
10 40 100 10 0,038 47,70 82,30 …1000
STAHL 2330 2348 2468 Bestell- 12 45 150 12 0,046 75,30 118,00 …1200
< 1000 N/mm blank TiAlN Fire Nr. 16 65 150 16 0,054 134,50 221,50 …1600
2
∅ d 1 = h10 Schneidenlänge l 2 Gesamtlänge l 1 Schaft-∅ d 2 = h6 f z (W210) (W221)
mm mm mm mm mm/U € € €
2 6 57 6 0,005 16,65 20,80 22,10 …0200

3 7 57 6 0,010 16,65 20,80 22,10 …0300

4 8 57 6 0,020 16,05 19,80 21,20 …0400

5 10 57 6 0,020 16,05 19,80 21,20 …0500

6 10 57 6 0,024 15,85 19,40 19,80 …0600

7 13 63 8 0,032 – – 31,20 …0700

8 16 63 8 0,032 18,40 26,00 26,90 …0800

9 16 72 10 0,038 – – 45,20 …0900

10 19 72 10 0,038 30,10 37,80 39,80 …1000
11 22 83 12 0,042 47,50 – – …1100
12 22 83 12 0,046 43,40 53,90 55,90 …1200

14 22 83 14 0,054 59,20 69,90 77,50 …1400

16 26 92 16 0,054 70,50 87,90 93,50 …1600

18 26 92 18 0,066 – 130,50 134,50 …1800
20 32 104 20 0,066 120,50 138,00 141,00 …2000

(W210) (W212) (W220)
3-Punkt-Messschieber
Aus rostfreiem Stahl,
gehärtet. Zur Messung von
3- schneidigen Werkzeugen. Ç 4/24

TiAlN

1/306 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 1/307
