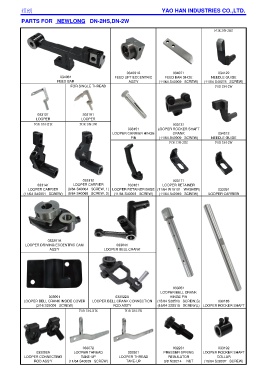

Page 22 - 2017 MASTER CATALOG
P. 22

纽朗                                                            YAO HAN INDUSTRIES CO.,LTD.

           PARTS FOR   NEWLONG   DN-2HS,DN-2W

                                                                                                FOR DN-2HS










                                                         034091A              034071              034122
                            034061                  FEED LIFT ECCENTRIC   FEED BAR SHOE        NEEDLE GUIDE
                          FEED BAR                        ASS'Y         (11/64 S40009   SCREW)  (11/64 S40075   SCREW)
                                FOR SINGLE THREAD                                                FOR DN-2W





                  033121              303191
                 LOOPER              LOOPER
                FOR DN-2HS          FOR DN-2W                                 033131
                                                          033151       LOOPER ROCKER SHAFT
                                                   LOOPER CARRIER HINGE       CRANK               034212
                                                           PIN          (11/64 S40009   SCREW)  NEEDLE GUIDE
                                                                            FOR DN-2HS           FOR DN-2W








                                      033312                                  033171
                  033141          LOOPER CARRIER          033161         LOOPER RETAINER
             LOOPER CARRIER    (9/64 S40064   SCREW, 1)  LOOPER RETAINER BASE (11/64 W10101   WASHER)  033291
           (11/64 S40001   SCREW)  (9/64 S40069   SCREW, 3)  (11/64 S40003   SCREW)  (11/64 S40049   SCREW)  LOOPER CARRIER










                      033201A
            LOOPER DRIVING ECCENTRIC CAM             033041
                       ASS'Y                   LOOPER BELL CRANK









                                                                              033051
                                                                        LOOPER BELL CRANK
                       033061                       033022A                  HINGE PIN
            LOOPER BELL CRANK INSIDE COVER  LOOPER BELL CRANK CONNECTION  (15/64 S28513   SCREW,S)  033183
                 (3/16 S28009   SCREW)             ROD ASS'Y           (15/64 S28515   SCREW,L)  LOOPER ROCKER SHAFT
                                    FOR DN-2HS          FOR DN-2W







                                      033072                                  032231              033192
                 033092A          LOOPER THREAD           033301          PRESSER SPRING   LOOPER ROCKER SHAFT
            LOOPER CONNECTING        TAKE-UP          LOOPER THREAD         REGULATOR            COLLAR
                ROD ASS'Y       (11/64 S40009   SCREW)   TAKE-UP          3/8 N28214     NUT  (15/64 S28007   SCREW)
   17   18   19   20   21   22   23   24   25   26   27
