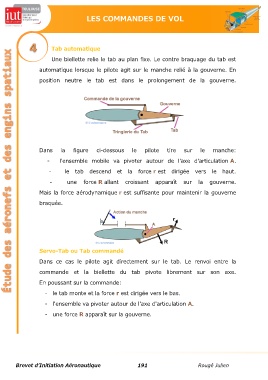

LES COMMANDES DE VOL
Tab automatique
Une biellette relie le tab au plan fixe. Le contre braquage du tab est
automatique lorsque le pilote agit sur le manche relié à la gouverne. En
position neutre le tab est dans le prolongement de la gouverne.
Dans la figure ci-dessous le pilote tire sur le manche:
- l'ensemble mobile va pivoter autour de l'axe d'articulation A.
- le tab descend et la force r est dirigée vers le haut.
- une force R allant croissant apparaît sur la gouverne.
Mais la force aérodynamique r est suffisante pour maintenir la gouverne
braquée.
Servo-Tab ou Tab commandé
Dans ce cas le pilote agit directement sur le tab. Le renvoi entre la
commande et la biellette du tab pivote librement sur son axe.
En poussant sur la commande:
- le tab monte et la force r est dirigée vers le bas.
- l'ensemble va pivoter autour de l'axe d'articulation A.
- une force R apparaît sur la gouverne.
