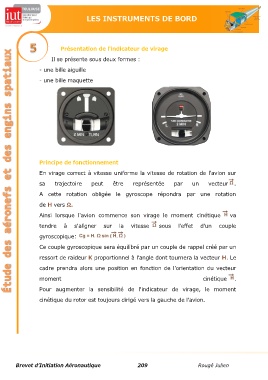

LES INSTRUMENTS DE BORD
Présentation de l'indicateur de virage
Il se présente sous deux formes :
- une bille aiguille
- une bille maquette
Principe de fonctionnement
En virage correct à vitesse uniforme la vitesse de rotation de l'avion sur
sa trajectoire peut être représentée par un vecteur .
A cette rotation obligée le gyroscope répondra par une rotation
de H vers Ω.
Ainsi lorsque l'avion commence son virage le moment cinétique va
tendre à s'aligner sur la vitesse sous l'effet d'un couple
gyroscopique:
Ce couple gyroscopique sera équilibré par un couple de rappel créé par un
ressort de raideur K proportionnel à l'angle dont tournera la vecteur H. Le
cadre prendra alors une position en fonction de l'orientation du vecteur
moment cinétique .
Pour augmenter la sensibilité de l'indicateur de virage, le moment
cinétique du rotor est toujours dirigé vers la gauche de l'avion.
