LES INSTRUMENTS DE BORD

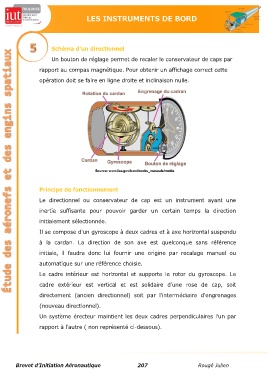

Schéma d'un directionnel
Un bouton de réglage permet de recaler le conservateur de caps par
rapport au compas magnétique. Pour obtenir un affichage correct cette
opération doit se faire en ligne droite et inclinaison nulle.
Principe de fonctionnement
Le directionnel ou conservateur de cap est un instrument ayant une
inertie suffisante pour pouvoir garder un certain temps la direction
initialement sélectionnée.
Il se compose d'un gyroscope à deux cadres et à axe horizontal suspendu
à la cardan. La direction de son axe est quelconque sans référence
initiale, il faudra donc lui fournir une origine par recalage manuel ou
automatique sur une référence choisie.
Le cadre intérieur est horizontal et supporte le rotor du gyroscope. Le
cadre extérieur est vertical et est solidaire d'une rose de cap, soit
directement (ancien directionnel) soit par l'intermédiaire d'engrenages
(nouveau directionnel).
Un système érecteur maintient les deux cadres perpendiculaires l'un par
rapport à l'autre ( non représenté ci-dessous).
