LES INSTRUMENTS DE BORD

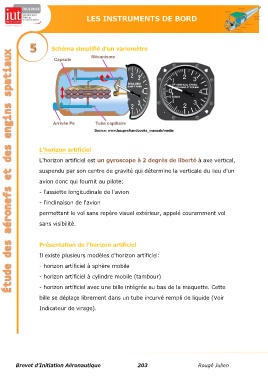

Schéma simplifié d'un variomètre

L'horizon artificiel

L'horizon artificiel est un gyroscope à 2 degrés de liberté à axe vertical,

suspendu par son centre de gravité qui détermine la verticale du lieu d'un

avion donc qui fournit au pilote:

- l'assiette longitudinale de l'avion

- l'inclinaison de l'avion

permettant le vol sans repère visuel extérieur, appelé couramment vol

sans visibilité.

Présentation de l'horizon artificiel

Il existe plusieurs modèles d'horizon artificiel:

- horizon artificiel à sphère mobile

- horizon artificiel à cylindre mobile (tambour)
- horizon artificiel avec une bille intégrée au bas de la maquette. Cette

bille se déplaçe librement dans un tube incurvé rempli de liquide (Voir

Indicateur de virage).

Brevet d’Initiation Aéronautique 203 Rougé Julien
