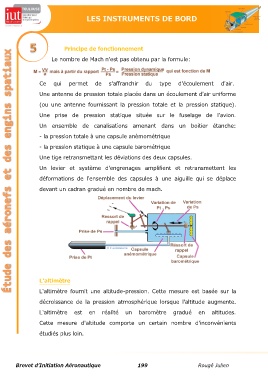

LES INSTRUMENTS DE BORD
Principe de fonctionnement
Le nombre de Mach n'est pas obtenu par la formule:
Ce qui permet de s'affranchir du type d'écoulement d'air.
Une antenne de pression totale placée dans un écoulement d'air uniforme
(ou une antenne fournissant la pression totale et la pression statique).
Une prise de pression statique située sur le fuselage de l'avion.
Un ensemble de canalisations amenant dans un boitier étanche:
- la pression totale à une capsule anèmométrique
- la pression statique à une capsule barométrique
Une tige retransmettant les déviations des deux capsules.
Un levier et système d'engrenages amplifient et retransmettent les
déformations de l'ensemble des capsules à une aiguille qui se déplace
devant un cadran gradué en nombre de mach.
L'altimètre
L'altimètre fournit une altitude-pression. Cette mesure est basée sur la
décroissance de la pression atmosphérique lorsque l'altitude augmente.
L'altimètre est en réalité un baromètre gradué en altitudes.
Cette mesure d'altitude comporte un certain nombre d'inconvénients
étudiés plus loin.
