LES INSTRUMENTS DE BORD

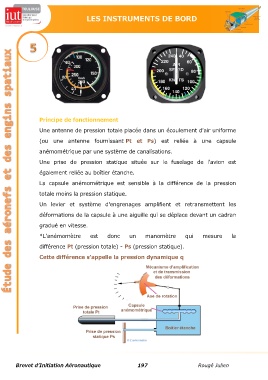

Principe de fonctionnement
Une antenne de pression totale placée dans un écoulement d'air uniforme
(ou une antenne fournissant Pt et Ps) est reliée à une capsule
anémométrique par une système de canalisations.
Une prise de pression statique située sur le fuselage de l'avion est
également reliée au boîtier étanche.
La capsule anémométrique est sensible à la différence de la pression
totale moins la pression statique.
Un levier et système d'engrenages amplifient et retransmettent les
déformations de la capsule à une aiguille qui se déplace devant un cadran
gradué en vitesse.
*L'anémomètre est donc un manomètre qui mesure la
différence Pt (pression totale) - Ps (pression statique).
Cette différence s'appelle la pression dynamique q
