ENLZS8WS_1F

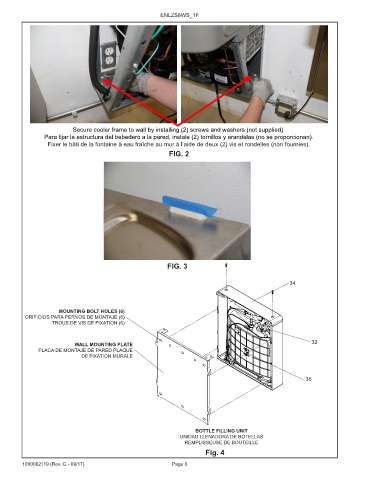

Secure cooler frame to wall by installing (2) screws and washers (not supplied).
Para fijar la estructura del bebedero a la pared, instale (2) tornillos y arandelas (no se proporcionan).
Fixer le bâti de la fontaine à eau fraîche au mur à l’aide de deux (2) vis et rondelles (non fournies).
FIG. 2

FIG. 3

34

MOUNTING BOLT HOLES (6)
ORIFICIOS PARA PERNOS DE MONTAJE (6)
TROUS DE VIS DE FIXATION (6)

32
WALL MOUNTING PLATE
PLACA DE MONTAJE DE PARED PLAQUE
DE FIXATION MURALE

35

BOTTLE FILLING UNIT
UNIDAD LLENADORA DE BOTELLAS
REMPLISSEUSE DE BOUTEILLE
Fig. 4

1000002119 (Rev. G - 09/17) Page 6
