ENLZS8WS_1F
BRACKET, WASHERS, &
Fig. 5 Fig. 6 SCREWS
SOPORTE, ARANDELAS Y
TORNILLOS
BRIDE, RONDELLES ET VIS

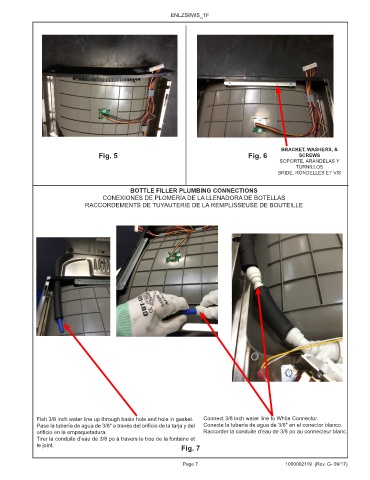

BOTTLE FILLER PLUMBING CONNECTIONS
CONEXIONES DE PLOMERÍA DE LA LLENADORA DE BOTELLAS
RACCORDEMENTS DE TUYAUTERIE DE LA REMPLISSEUSE DE BOUTEILLE
Fish 3/8 inch water line up through basin hole and hole in gasket. Connect 3/8 inch water line to White Connector.
Pase la tubería de agua de 3/8" a través del orificio de la tarja y del Conecte la tubería de agua de 3/8" en el conector blanco.
orificio en la empaquetadura. Raccorder la conduite d’eau de 3/8 po au connecteur blanc.
Tirer la conduite d’eau de 3/8 po à travers le trou de la fontaine et
le joint. Fig. 7
Page 7 1000002119 (Rev. G- 09/17)
