55

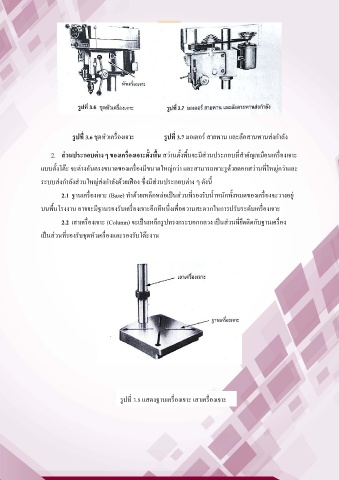

รูปที่ 3.6 ชุดหัวเครื่องเจาะ รูปที่ 3.7 มอเตอร์ สายพาน และล้อสานพานส่งกําลัง
2. ส่วนประกอบต่ำง ๆ ของเครื่องเจำะตั้งพื้น สว่านตั้งพื้นจะมีส่วนประกอบที่สําคัญเหมือนเครื่องเจาะ
แบบตั้งโต๊ะ จะต่างกันตรงขนาดของเครื่องมีขนาดใหญ่กว่า และสามารถเจาะรูด้วยดอกสว่านที่ใหญ่กว่าและ
ระบบส่งกําลังส่วนใหญ่ส่งกําลังด้วยเฟือง ซึ่งมีส่วนประกอบต่าง ๆ ดังนี้
2.1 ฐานเครื่องเจาะ (Base) ทําด้วยเหล็กหล่อเป็นส่วนที่รองรับนํ้าหนักทั้งหมดของเครื่องจะวางอยู่
บนพื้นโรงงาน อาจจะมีฐานรองรับเครื่องเจาะอีกทีหนึ่งเพื่อความสะดวกในการปรับระดับเครื่องเจาะ
2.2 เสาเครื่องเจาะ (Column) จะเป็นเหล็กรูปทรงกระบอกกลวง เป็นส่วนที่ยึดติดกับฐานเครื่อง
เป็นส่วนที่รองรับชุดหัวเครื่องและรองรับโต๊ะงาน
รูปที่ 3.8 แสดงฐานเครื่องเจาะ เสาเครื่องเจาะ
