56
2.3 โต๊ะงาน (Table) ส่วนใหญ่ทําด้วยเหล็กหล่อ มีทั้งเป็นรูปวงกลมหรือเป็นรูปสี่เหลี่ยม เป็นส่วน
ที่รองรับชิ้นงานที่ต้องการเจาะ หรืออาจจะรองรับอุปกรณ์จับยึดชิ้นงาน เช่น ปากกาจับงาน เป็นต้น โต๊ะงาน
สามารถหมุนรอบเสาเครื่องและเลื่อนขึ้นลงได้ด้วยการหมุน แขนหมุนส่งกําลังด้วยชุดเฟืองสะพาน เมื่อได้
ตําแหน่องที่ต้องการก็สามารถยึดแน่นกับเสาเครื่องได้ โต๊ะงานของเครื่องเจาะบางเครื่องอาจจะทํามุมได้อีก
ด้วย
2.4 ชุดหัวเครื่อง (Drilling Head) จะอยู่บนสุดของเครื่องเจาะ ประกอบด้วยส่วนต่าง ๆ ที่สําคัญ ดังนี้
• มอเตอร์ส่งกําลัง
• ระบบส่งกําลัง จะมีการส่งกําลังด้วยสายพานและฟันเฟือง การส่งกําลังด้วยฟันเฟืองจะ
มีคันโยกบังคับเปลี่ยนความเร็วรอบ
• ฝาครอบ เพื่อป้องกันอันตราย
• แกนเพลา (Spindle) ภายในเป็นรูเรียวสําหรับจับยึดก้านเรียวของหัวจับดอกสว่านหรือ
จับก้านเรียวของดอกสว่านที่มีขนาดมากกว่า 12.7 มม.ขึ้นไป
• แขนหมุนป้อนเจาะ จะมีทั้งแบบป้อนเจาะด้วยมือและการป้อนเจาะอัตโนมัติ
หรืออาจจะป้อนเจาะด้วยมืออย่างเดียว
• แกนตั้งระยะป้อนเจาะ ใช้สําหรับตั้งความลึกเพื่อเจาะงาน
• สวิตช์ปิดเปิด

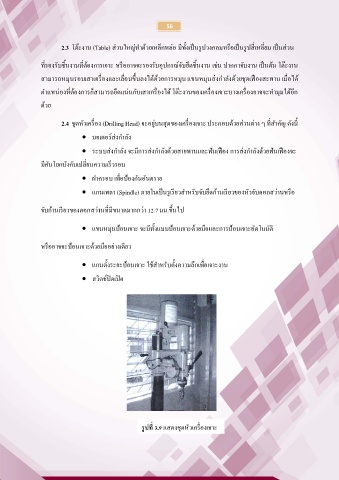

รูปที่ 3.9 แสดงชุดหัวเครื่องเจาะ
