58

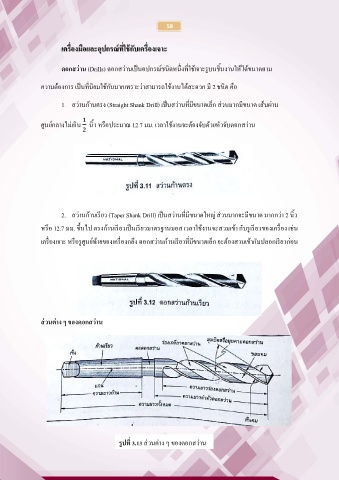

เครื่องมือและอุปกรณ์ที่ใช้กับเครื่องเจำะ
ดอกสว่ำน (Drills) ดอกสว่านเป็นอปกรณ์ชนิดหนึ่งที่ใช้เจาะรูบนชิ้นงานให้ได้ขนาดตาม
ความต้องการ เป็นที่นิยมใช้กันมากเพราะว่าสามารถใช้งานได้สะดวก มี 2 ชนิด คือ
1. สว่านก้านตรง (Straight Shank Drill) เป็นสว่านที่มีขนาดเล็ก ส่วนมากมีขนาด เส้นผ่าน
1
ศูนย์กลางไม่เกิน นิ้ว หรือประมาณ 12.7 มม. เวลาใช้งานจะต้องจับด้วยหัวจับดอกสว่าน
2
2. สว่านก้านเรียว (Taper Shank Drill) เป็นสว่านที่มีขนาดใหญ่ ส่วนมากจะมีขนาด มากกว่า 2 นิ้ว
หรือ 12.7 มม. ขึ้นไป ตรงก้านเรียวเป็นเรียวมาตรฐานมอส เวลาใช้งานจะสวมเข้า กับรูเรียวของเครื่อง เช่น
เครื่องเจาะ หรือรูศูนย์ท้ายของเครื่องกลึง ดอกสว่านก้านเรียวที่มีขนาดเล็ก จะต้องสวมเข้ากับปลอกเรียวก่อน
ส่วนต่ำง ๆ ของดอกสว่ำน
รูปที่ 3.13 ส่วนต่าง ๆ ของดอกสว่าน
