DIAGRAM HUBUNGAN
Diagram hubungan adalah suatu gambar yang menentukan pengawatan bersama dari beberapa
macam komponen dalam satu sistem.
Ada empat macam cara yang berbeda untuk menggambar diagram hubungan yaitu:
1. DIAGRAM POINT TO POINT
2. DIAGRAM BASE LINE
3. DIAGRAM HIGHWAY
4. DIAGRAM LINELESS
5. BLOK DIAGRAM
1. DIAGRAM POINT TO POINT
Diagram point to point menunjukkan hubungan terminal dan arah jalur kawat yang digunakan
dalam sistem.
Kawat-kawat tidak diikat jadi satu atau menggunakan ketentuan kode atau tabel. Tiap garis yang
digambar menunjukkan satu kawat, garis dimulai dari satu titik dan berakhir di titik yang lain.
Diagram poin to point digunakan untuk rangkaian yang sederhana.

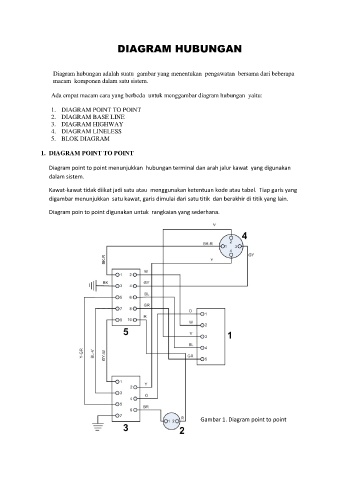

Gambar 1. Diagram point to point
