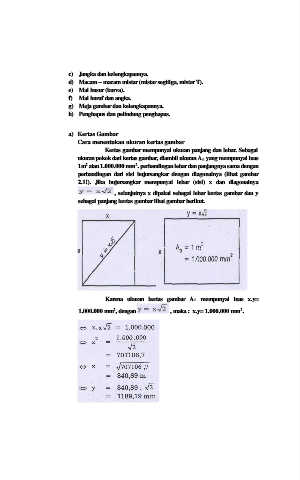

c) Jangka dan kelengkapannya.
d) Macam – macam mistar (mistar segitiga, mistar T).
e) Mal busur (kurva).
f) Mal huruf dan angka.
g) Meja gambar dan kelengkapannya.
h) Penghapus dan pelindung penghapus.
a) Kertas Gambar
Cara menentukan ukuran kertas gambar
Kertas gambar mempunyai ukuran panjang dan lebar. Sebagai
ukuran pokok dari kertas gambar, diambil ukuran A0 yang mempunyai luas
2
2
1m atau 1.000.000 mm . perbandingan lebar dan panjangnya sama dengan
perbandingan dari sisi bujursangkar dengan diagonalnya (lihat gambar
2.1!). Jika bujursangkar mempunyai lebar (sisi) x dan diagonalnya
, selanjutnya x dipakai sebagai lebar kertas gambar dan y
sebagai panjang kertas gambar lihat gambar berikut.
Karena ukuran kertas gambar A0 mempunyai luas x.y=
2
2
1.000.000 mm , dengan , maka : x.y= 1.000.000 mm .
