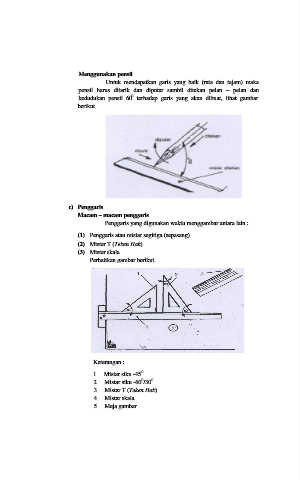

Menggunakan pensil
Untuk mendapatkan garis yang baik (rata dan tajam) maka
pensil harus ditarik dan diputar sambil ditekan pelan – pelan dan
0
kedudukan pensil 60 terhadap garis yang akan dibuat, lihat gambar
berikut.

c) Penggaris
Macam – macam penggaris
Penggaris yang digunakan waktu menggambar antara lain :

(1) Penggaris atau mistar segitiga (sepasang).
(2) Mistar T (Teken Hak).
(3) Mistar skala.
Perhatikan gambar berikut.

Keterangan :

0
1. Mistar siku -45 .
0
0
2. Mistar siku -60 /30 .
3. Mistar T (Teken Hak).
4. Mistar skala.
5. Meja gambar.
