Page 13 - Gambar Teknik Mesin

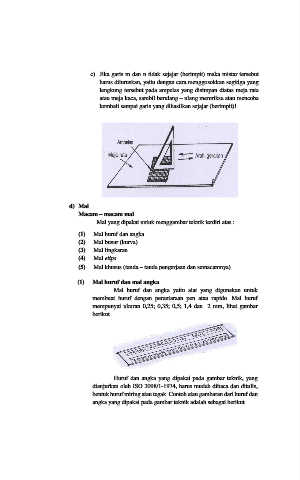

c) Jika garis m dan n tidak sejajar (berimpit) maka mistar tersebut
harus diluruskan, yaitu dengan cara menggosokkan segitiga yang
lengkung tersebut pada ampelas yang disimpan diatas meja rata
atau meja kaca, sambil berulang – ulang memriksa atau mencoba
kembali sampai garis yang dihasilkan sejajar (berimpit)!

d) Mal
Macam – macam mal
Mal yang dipakai untuk menggambar teknik terdiri atas :

(1) Mal huruf dan angka.
(2) Mal busur (kurva).
(3) Mal lingkaran.
(4) Mal elips.
(5) Mal khusus (tanda – tanda pengerjaan dan semacamnya).

(1) Mal huruf dan mal angka
Mal huruf dan angka yaitu alat yang digunakan untuk
membuat huruf dengan perantaraan pen atau rapido. Mal huruf
mempunyai ukuran 0,25; 0,35; 0,5; 1,4 dan 2 mm, lihat gambar
berikut.

Huruf dan angka yang dipakai pada gambar teknik, yang
dianjurkan oleh ISO 3098/1-1974, harus mudah dibaca dan ditulis,
bentuk huruf miring atau tegak. Contoh atau gambaran dari huruf dan
angka yang dipakai pada gambar teknik adalah sebagai berikut.
