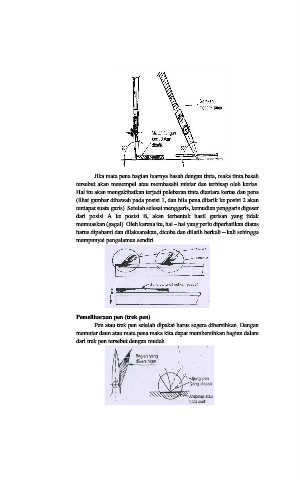

Jika mata pena bagian luarnya basah dengan tinta, maka tinta basah
tersebut akan menempel atau membasahi mistar dan terhisap oleh kertas.
Hal itu akan mengakibatkan terjadi pelebaran tinta diantara kertas dan pena
(lihat gambar dibawah pada posisi 1, dan bila pena ditarik ke posisi 2 akan
terdapat suatu garis). Setelah selesai menggaris, kemudian penggaris digeser
dari posisi A ke posisi B, akan terbentuk hasil garisan yang tidak
memuaskan (gagal). Oleh karena itu, hal – hal yang perlu diperhatikan diatas
harus dipahami dan dilaksanakan, dicoba dan dilatih berkali – kali sehingga
mempunyai pengalaman sendiri.

Pemeliharaan pen (trek pen)
Pen atau trek pen setelah dipakai harus segera dibersihkan. Dengan
memutar daun atau mata pena maka kita dapat membersihkan bagian dalam
dari trek pen tersebut dengan mudah.
