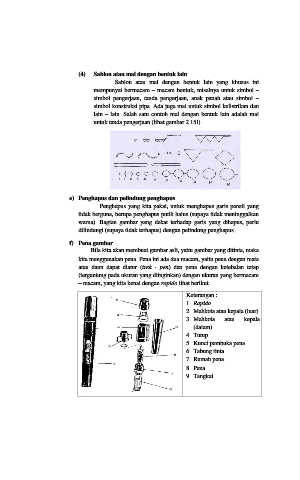

(4) Sablon atau mal dengan bentuk lain
Sablon atau mal dengan bentuk lain yang khusus ini
mempunyai bermacam – macam bentuk, misalnya untuk simbol –
simbol pengerjaan, tanda pengerjaan, anak panah atau simbol –
simbol konstruksi pipa. Ada juga mal untuk simbol kelistrikan dan
lain – lain. Salah satu contoh mal dengan bentuk lain adalah mal
untuk tanda pengerjaan (lihat gambar 2.15!).

e) Penghapus dan pelindung penghapus
Penghapus yang kita pakai, untuk menghapus garis pensil yang
tidak berguna, berupa penghapus putih halus (supaya tidak meninggalkan
warna). Bagian gambar yang dekat terhadap garis yang dihapus, perlu
dilindungi (supaya tidak terhapus) dengan pelindung penghapus.

f) Pena gambar
Bila kita akan membuat gambar asli, yaitu gambar yang ditinta, maka
kita menggunakan pena. Pena ini ada dua macam, yaitu pena dengan mata
atau daun dapat diatur (trek - pen) dan pena dengan ketebalan tetap
(tergantung pada ukuran yang diinginkan) dengan ukuran yang bermacam
– macam, yang kita kenal dengan rapido lihat berikut.

Keterangan :
1. Rapido.
2. Mahkota atau kepala (luar).
3. Mahkota atau kepala
(dalam).
4. Tutup.
5. Kunci pembuka pena.
6. Tabung tinta.
7. Rumah pena.
8. Pena.
9. Tangkai.
