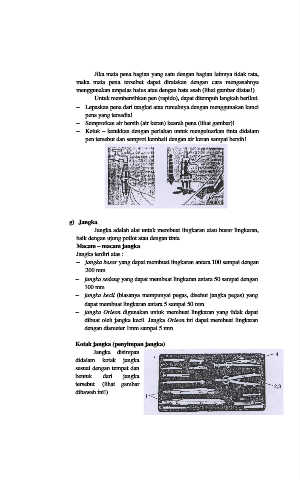

Jika mata pena bagian yang satu dengan bagian lainnya tidak rata,
maka mata pena tersebut dapat diratakan dengan cara mengasahnya
menggunakan ampelas halus atau dengan batu asah (lihat gambar diatas!).
Untuk membersihkan pen (rapido), dapat ditempuh langkah berikut.
 Lepaskan pena dari tangkai atau rumahnya dengan menggunakan kunci
pena yang tersedia!
 Semprotkan air bersih (air keran) kearah pena (lihat gambar)!
 Ketuk – ketukkan dengan perlahan untuk mengeluarkan tinta didalam
pen tersebut dan semprot kembali dengan air keran sampai bersih!

g) Jangka
Jangka adalah alat untuk membuat lingkaran atau busur lingkaran,
baik dengan ujung potlot atau dengan tinta.
Macam – macam jangka
Jangka terdiri atas :
 jangka besar yang dapat membuat lingkaran antara 100 sampai dengan
200 mm.
 jangka sedang yang dapat membuat lingkaran antara 50 sampai dengan
100 mm.
 jangka kecil (biasanya mempunyai pegas, disebut jangka pegas) yang
dapat membuat lingkaran antara 5 sampai 50 mm.

 jangka Orleon digunakan untuk membuat lingkaran yang tidak dapat
dibuat oleh jangka kecil. Jangka Orleon ini dapat membuat lingkaran
dengan diameter 1mm sampai 5 mm.

Kotak jangka (penyimpan jangka)
Jangka disimpan
didalam kotak jangka
sesuai dengan tempat dan
bentuk dari jangka
tersebut. (lihat gambar
dibawah ini!).
