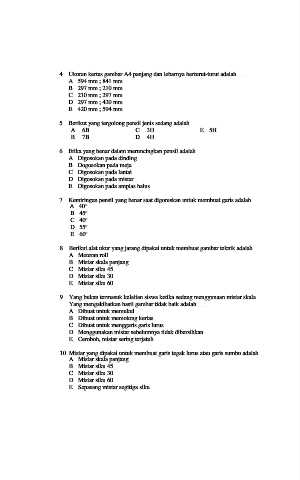

Page 22 - Gambar Teknik Mesin

4. Ukuran kertas gambar A4 panjang dan lebarnya berturut-turut adalah ......
A. 594 mm ; 841 mm
B. 297 mm ; 210 mm
C. 210 mm ; 297 mm
D. 297 mm ; 420 mm
E. 420 mm ; 594 mm

5. Berikut yang tergolong pensil jenis sedang adalah ....
A. 6B C. 3H E. 5H
B. 7B D. 4H

6. Etika yang benar dalam meruncingkan pensil adalah ......
A. Digosokan pada dinding
B. Dogosokan pada meja
C. Digosokan pada lantai
D. Digosokan pada mistar
E. Digosokan pada amplas halus

7. Kemiringan pensil yang benar saat digoreskan untuk membuat garis adalah ....
o
A. 40
o
B. 45
o
C. 40
o
D. 55
o
E. 60

8. Berikut alat ukur yang jarang dipakai untuk membuat gambar teknik adalah ....
A. Meteran roll
B. Mistar skala panjang
C. Mistar siku 45
D. Mistar siku 30
E. Mistar siku 60

9. Yang bukan termasuk kelalian siswa ketika sedang menggunaan mistar skala
Yang mengakibatkan hasil gambar tidak baik adalah .....
A. Dibuat untuk memukul
B. Dibuat untuk memotong kertas
C. Dibuat untuk menggaris garis lurus
D. Menggunakan mistar sebelumnya tidak dibersihkan
E. Ceroboh, mistar sering terjatuh

10. Mistar yang dipakai untuk membuat garis tegak lurus atau garis sumbu adalah ...
A. Mistar skala panjang
B. Mistar siku 45
C. Mistar siku 30
D. Mistar siku 60
E. Sepasang mistar segitiga siku
