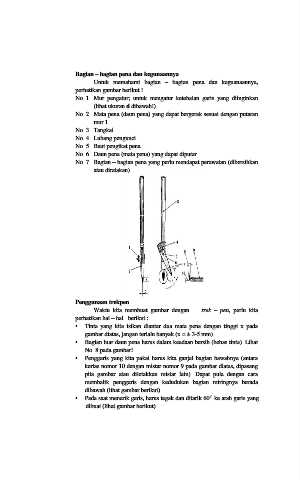

Bagian – bagian pena dan kegunaannya
Untuk memahami bagian – bagian pena dan keguanaannya,
perhatikan gambar berikut !
No. 1 Mur pengatur; untuk mengatur ketebalan garis yang diinginkan
(lihat ukuran d dibawah!).
No. 2 Mata pena (daun pena) yang dapat bergerak sesuai dengan putaran
mur 1.
No. 3 Tangkai.
No. 4 Lubang pengunci.
No. 5 Baut pengikat pena.
No. 6 Daun pena (mata pena) yang dapat diputar.
No. 7 Bagian – bagian pena yang perlu mendapat perawatan (dibersihkan
atau diratakan).

Penggunaan trekpen
Waktu kita membuat gambar dengan trek – pen, perlu kita
perhatikan hal – hal berikut :
• Tinta yang kita isikan diantar dua mata pena dengan tinggi x pada
gambar diatas, jangan terlalu banyak (x = ± 3-5 mm).
• Bagian luar daun pena harus dalam keadaan bersih (bebas tinta). Lihat
No. 8 pada gambar!
• Penggaris yang kita pakai harus kita ganjal bagian bawahnya (antara
kertas nomor 10 dengan mistar nomor 9 pada gambar diatas, dipasang
pita gambar atau diletakkan mistar lain). Dapat pula dengan cara
membalik penggaris dengan kedudukan bagian miringnya berada
dibawah (lihat gambar berikut).
0
• Pada saat menarik garis, harus tegak dan ditarik 60 ke arah garis yang
dibuat (lihat gambar berikut).
