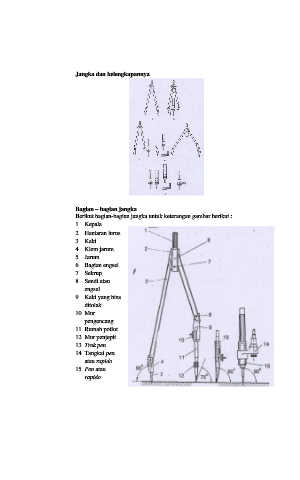

Jangka dan kelengkapannya
Bagian – bagian jangka
Berikut bagian-bagian jangka untuk keterangan gambar berikut :
1. Kepala
2. Hantaran lurus
3. Kaki.
4. Klem jarum.
5. Jarum.
6. Bagian engsel.
7. Sekrup.
8. Sendi atau
engsel.
9. Kaki yang bisa
ditolak
10. Mur
pengencang
11. Rumah potlot.
12. Mur penjepit
13. Trek pen.
14. Tangkai pen
atau rapido
15. Pen atau
rapido
